產品詳情
? Qn = 900 l/min ? 操作元件: 按鈕 ? 內螺紋 ? 提動閥
壓縮空氣連接尺寸 | 工作壓力 最小/最大 | 調節范圍 最小/最大 | 操縱力(驅動力)，最小值 | 壓力平行 推進 | 重量 | 物料號 | ||
輸入 | 輸出 | |||||||
[bar] | [bar] | [N] | [bar] | [kg] | ||||
 | G 1/4 | G 1/4 | 0,1 / 10 | 0,1 / 2,6 | 110 | 1,4 | 0,5 | 3610507100 |
0,1 / 10 | 0,1 / 3,6 | 140 | 1,4 | 3610507200 | ||||
0,1 / 10 | 0,1 / 4,1 | 160 | 1,4 | 3610507300 | ||||
0,1 / 10 | 0,1 / 5,1 | 190 | 1,4 | 3610507500 | ||||
0,1 / 10 | 0,1 / 7,1 | 250 | 0,8 | 3610507600 | ||||
0,1 / 12 | 0,1 / 10,1 | 350 | - | 3610507700 | ||||

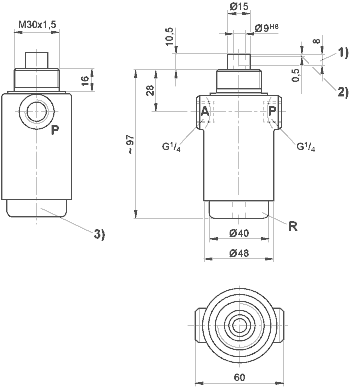

| 規格 | |
 | |
| 1）行程 2）閉合或排氣行程 3）螺蓋 | |
| A = 輸出接口 | |
| P = 輸入接口 | |
| R = 排放接口處空氣 | |

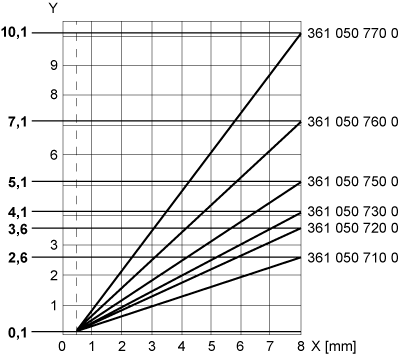

| 壓力特性曲線 | |
 | |
| x = 行程 | |
| 可以通過螺蓋向所顯示的特性曲線方向（y軸方向）平移特性曲線。 | |
| 流量特性 | |
 | |
| 輸入壓力：8 bar，供應壓力：6 bar y：管路內壓力“A”[bar] | |
