產品詳情
? Qn= 800 l/min ? 壓縮空氣 接口 出口: G 1/4 ? 電子連接: 多芯插頭, EN 175301-803, A型 ? 信號連接: (輸入和輸出比特), 多芯插頭, EN 175301-803, A型 ? 伺服閥（先導閥）
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 只有按規定安裝了插頭，才達到了保護等級。詳細信息請參閱操作說明書。 |
進氣壓力 最大 | 壓力調節范圍 最小值/最大值 | 設定值輸入端 | 實際值輸出端 | 注 | 物料號 | |||
[bar] | [bar] | |||||||
 | 8 | 0,1 / 6 | 0 - 20 | mA | 0 - 20 | mA | - | 5610102050 |
8 | 0,1 / 6 | 0 - 20 | mA | 4 - 20 | mA | - | 5610102060 | |
8 | 0,1 / 6 | 0 - 10 | V | - | - | 1) | 5610102070 | |
8 | 0,1 / 6 | 4 - 20 | mA | 4 - 20 | mA | - | 5610102150 | |
11 | 0,15 / 10 | 4 - 20 | mA | 4 - 20 | mA | - | 5610102170 | |
1) 10V輸出端持續為額定值電位計供電。 最小工作壓力 = 0.5 bar + 最大所需的二級壓力 輸出特征線的原點和區域可以調整。被控制設備的推薦壓力范圍為0.1...6 bar。 |
| 規格 | |
 | |

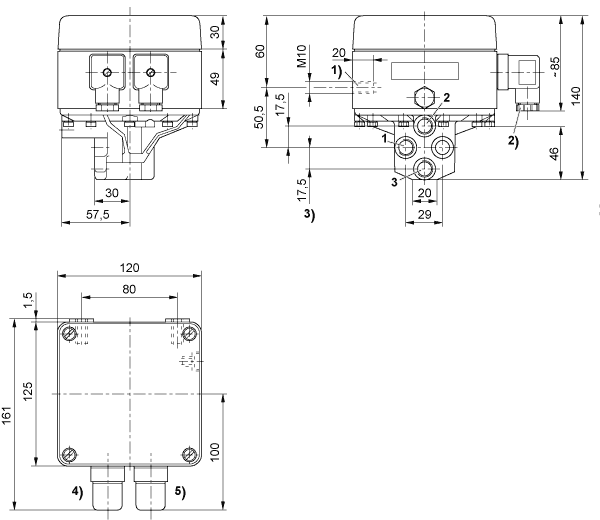

| 1) 安裝螺紋 2) PG 9 3) 螺紋接口 1 - 3 = G1/4 ISO 228/1:2000 4) 插頭1 5) 插頭 2 | |
| 功能圖 | |
 | |

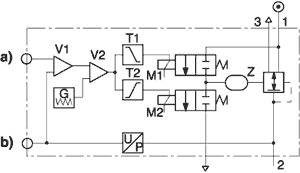

| a）額定輸入值 b）實際輸出值 E/P 壓力調節閥是根據相似的電流值來調節壓力。 集成電路是用于平衡額定數值和功率壓力的（實際數值） 調節器通過兩個輔助閥（M1、M2），盡可能地對繼電器閥上的 Z 控制區保持通風狀態，以便于達到預先設定的功率壓力值。從而發出電流的調整信號。 | |
| 1) 進氣壓力 | |
| 2) 工作壓力 | |
| 3) 排氣 | |

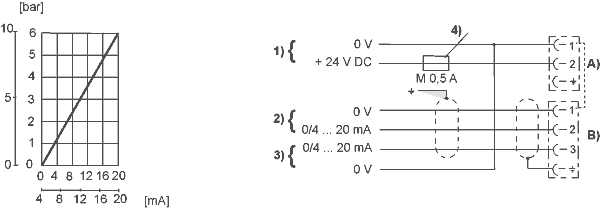

| Fig. 1, 帶實際輸出值的電流控制特性和引腳分配 | |
 | |
| 1) 供電電壓 2) 電流控制(負荷100 Ω, 最大 50 mA). 電位 (+) 和 (-) 電流控制的接口必須控制在0 - 12 V范圍內，用插頭1, 觸點1 . 3) 實際數值出口(啟動設備的最大電阻< 300 Ω). 實際數值在在插頭2, 觸點3 和插頭1, 觸點1中測量. 實際數值在短時間內要防止短路. 4) 供應電壓必須用外部的M 0,5 A保險裝置保障. 為了保護EMV 插頭2要用包裹的電線連接 . A) 插頭1 B) 插頭2 | |
| Fig. 2, 帶實際輸出值的電壓控制特性和引腳分配 | |
 | |
| 1) 供電電壓 2) 電壓控制. 3) 供應電壓必須用外部的M 0,5 A保險裝置保障. 為了保護EMV 插頭2要用包裹的電線連接 . A) 插頭1 B) 插頭2 | |
| Fig. 3, 帶實際輸出值的電位計控制特性和插腳分配 | |
 | |
| 1) 供電電壓 2) 電位計控制 0 -2 kΩ (最小), 0 - 10 kΩ (最大) 3) 供電電壓必須用外部的M 0,5 A保險裝置保障. 為了保護EMV 插頭2要用包裹的電線連接 . A) 插頭1 B) 插頭2 | |
