? Qn= 350 l/min ? 壓縮空氣 接口 出口: G 1/8 ? 電子連接: 多芯插頭, EN 175301-803, C型 ? 信號連接: (輸入和輸出比特), 多芯插頭, EN 175301-803, C型 ? 伺服閥(先導閥)
技術備注 | |
■ | 不可超過最小控制壓力,否則會導致故障電路和可能發生閥故障! |
■ | 壓力露點必須至少低于環境和介質溫度15 °C,并且允許 的最高溫度為 3 °C。 |
■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
■ | 只可使用經過 AVENTICS 公司許可的油,參見 “技術信息”章節中的內容。 |
■ | 只有按規定安裝了插頭,才達到了保護等級。詳細信息請參閱操作說明書。 |
進氣壓力 最大 | 壓力調節范圍 最小值/最大值 | 設定值輸入端 | 實際值輸出端 | 圖片 | 注 | 物料號 | |||
[bar] | [bar] | ||||||||
![]() | 8 | 0,1 / 6 | 0 - 20 | mA | 0 - 20 | mA | Fig. 1 | - | 5610111000 |
8 | 0,1 / 6 | 4 - 20 | mA | 4 - 20 | mA | Fig. 1 | - | 5610111010 | |
8 | 0,1 / 6 | 0 - 10 | V | 0 - 20 | mA | Fig. 2 | - | 5610111110 | |
8 | 0,1 / 6 | 0 - 10 | V | - | - | Fig. 3 | 1) | 5610111100 | |
11 | 0,1 / 10 | 0 - 20 | mA | 0 - 20 | mA | Fig. 1 | - | 5610111020 | |
11 | 0,1 / 10 | 0 - 10 | V | - | - | Fig. 3 | 1) | 5610111120 |
1) 10V輸出端持續為額定值電位計供電。 最小工作壓力 = 0.5 bar + 最大所需的二級壓力 可查詢其他壓力調節范圍 |
規格 | |
![]() | |
1) 標牌的安裝空間 2) 電插頭可間隔90°間隔進行固定 3) 兩個間隔襯套供貨時沒固定 4) 通用螺紋連接,適用于G1/8(ISO228/1:2000)和1/8-27NPTF |

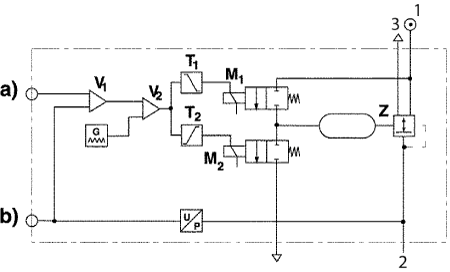

功能圖 | |
![]() | |
a)額定輸入值 b)實際輸出值 E/P 壓力調節閥是根據相似的電流值來調節壓力。 集成電路是用于平衡額定數值和功率壓力的(實際數值) 調節器通過兩個輔助閥(M1、M2),盡可能地對繼電器閥上的Z控制區保持通風狀態,以便于達到預先設定的功率壓力值,從而發出電流的調整信號。 | |
1) 進氣壓力 | |
2) 工作壓力 | |
3) 排氣 |

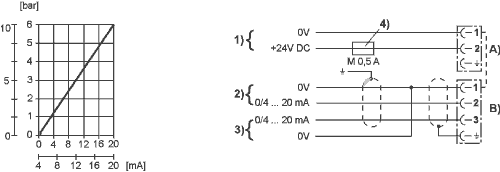

Fig. 1, 帶實際輸出值的電流控制特性和引腳分配 | |
![]() | |
1)供電電壓 2)電流控制額定值(負荷100 Ω, 最大 50 mA)。 額定值輸入端上的電壓不得超過12V。 3)實際值輸出端(后端設備的最大總電阻< 300 Ω)。 4)供電電壓必須用一個外部保險絲M 0.5 A保險。 為確保EMV,插頭2要通過屏蔽電纜連接。A)插頭1 B)插頭2 |

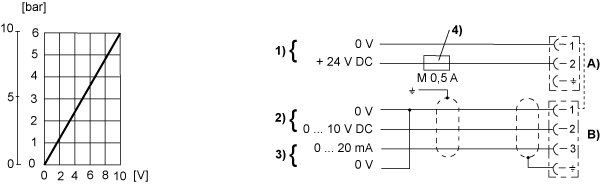

Fig. 2, 帶實際輸出值的電壓控制特性和引腳分配 | |
![]() | |
1) 供給電壓 2) 電流控制額定值 3) 實際值輸出端(啟動設備的最大總電阻 < 250 Ω) 4) 供給電壓必須用外部的 M 0.5 A 保險裝置保障。 為了保護 EMV 插頭 2 要與屏蔽電纜連接。 A) 插頭 1 B) 插頭 2 |

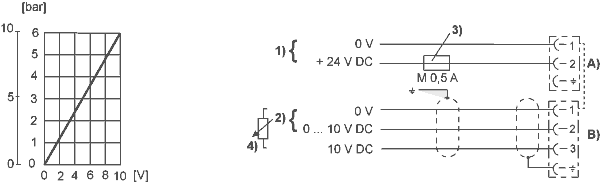

Fig. 3, 帶實際輸出值的電位計控制特性和插腳分配 | |
![]() | |
1) 電壓 | |
2) 電壓控制額定值 | |
3) 供電電壓必須用外部的M 0,5 A保險裝置保障. 為了保護EMV 插頭2要用包裹的電線連接 . | |
4) 電位計控制 0 -2 kΩ (最小), 0 - 10 kΩ (最大) | |
A) 插頭1 B) 插頭2 |
