? Qn = 340 - 680 l/min ? 內(nèi)螺紋 / 外螺紋 ? 可旋緊
接口1 | 接口2 | 接口12 | Qn 2?1 | 重量 | 物料號 | |
[l/min] | [kg] | |||||
![]() | G 1/8 | G 1/8 | G 1/8 | 340 | 0,059 | 0821003075 |
G 1/4 | G 1/4 | G 1/4 | 680 | 0,103 | 0821003076 |
密封件材料: 丙烯樹膠 6 bar、Δp = 1 bar 時(shí)的額定流量 Qn |
規(guī)格 |
![]() |

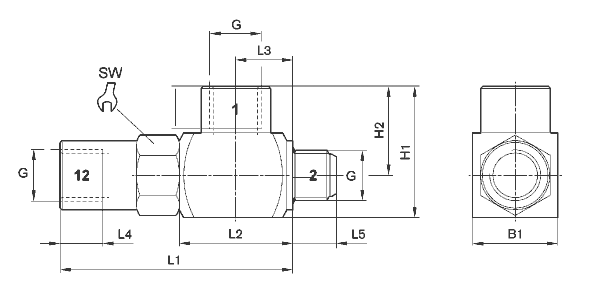

物料號 | 接口 G | L1 | L2 | L3 | L4 | L5 | H1 | H2 | B1 | SW | 重量 kg |
0821003075 | G 1/8 | 50,5 | 25,4 | 12,7 | 8 | 7,5 | 24,5 | 16 | 17 | 15 | 0,059 |
0821003076 | G 1/4 | 59,6 | 29 | 14,5 | 12 | 11,4 | 34 | 23 | 22 | 18 | 0,103 |
