產品詳情
? Qn = 38 - 2800 l/min ? 內螺紋 - 內螺紋
接口1 | 接口2 | 截流孔通徑 | Qn | 重量 | 圖片 | 物料號 | |
[mm] | [l/min] | [kg] | |||||
 | G 1/8 | G 1/8 | 1 | 38 | 0,035 | Fig. 1 | 0821201010 |
G 1/8 | G 1/8 | 2 | 140 | 0,035 | Fig. 1 | 0821201004 | |
G 1/4 | G 1/4 | 4 | 700 | 0,045 | Fig. 1 | 0821201011 | |
G 1/2 | G 1/2 | 8,5 | 2800 | 0,17 | Fig. 2 | 0821201006 |
6 bar、Δp = 1 bar 時的額定流量 Qn |

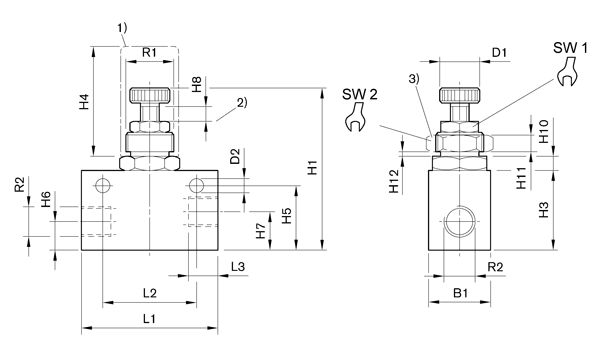

| Fig. 1 | |
 | |
| 1) 防護蓋 2) 節流器的調節通道 3) 配電盤的螺母 | |
物料號 | 接口 G | R1 | R2 | B1 | D1 | D2 | H1 | H3 | H4 | H5 | H6 |
0821201010 | G 1/8 | M12x1 | G 1/8 | 16 | 9,8 | 4,5 | 56 | 20 | 35 | 16,5 | 8 |
0821201004 | G 1/8 | M12x1 | G 1/8 | 16 | 9,8 | 4,5 | 56 | 20 | 35 | 16,5 | 8 |
0821201011 | G 1/4 | M20x1,5 | G 1/4 | 25 | 15 | 5,5 | 70 | 32 | 40 | 26 | 11 |
...物料號 | H7 | H8 | H10 | H11 | H12 | L1 | L2 | L3 | SW1 | SW2 | 供貨量 件 | 重量 kg |
... 0821201010 | 8 | 4 | 4,2 | 4 | 0 | 35 | 25 | 8 | 10 | 17 | 1 | 0,035 |
... 0821201004 | 8 | 4 | 4,2 | 4 | 0 | 35 | 25 | 8 | 10 | 17 | 1 | 0,035 |
... 0821201011 | 15 | 5 | 5,5 | 6 | 0 | 55 | 38 | 12 | 13 | 24 | 1 | 0,045 |

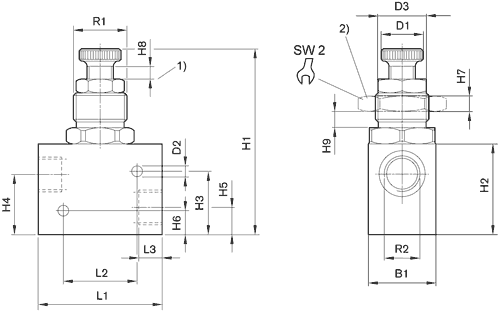

| Fig. 2 | |
 | |
| 1) 節流器的調節通道2) 配電盤的螺母 | |
物料號 | 接口 G | R1 | R2 | B1 | D1 | D2 | D3 | H1 | H2 | H3 | H4 | H5 |
0821201006 | G 1/2 | M32x1,5 | G 1/2 | 40 | 25 | 10 | 27,5 | 120 | 50 | 38,5 | 38 | 17 |
...物料號 | H6 | H7 | H8 | H9 | L1 | L2 | L3 | SW2 | 供貨量 件 | 重量 kg | |
... 0821201006 | 13,5 | 9 | 9 | 8 | 70 | 45 | 14 | 46 | 1 | 0,17 |
