? ISO 15407-2, 26 mm ? 適用于 系列 CD01-PI, CD01-PL ? Qn = 1010 l/min ? 底板連接 ? 壓縮空氣 接口 出口: 按照標準ISO 15407制造的接地板 ? 電子連接: 多芯插頭, ISO 15407-2 ? 單或雙電磁線圈
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
額定電壓 | 電壓容許誤差 | 功率 消耗 |
DC | DC | DC |
W | ||
24 V | -10% / +10% | 1,6 |
HHB | 壓縮空氣連接尺寸 | 額定電壓 | 功率 消耗 | 物料號 | |||||
輸入 | 輸出 | 排氣 | 控制接口 | 先導排氣 | DC | 24 V DC | |||
[W] | |||||||||
 |  | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 24 V | 1,6 | 5763510120 |
 |  | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 24 V | 1,6 | 5763510820 |
 | | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 24 V | 1,6 | 5763600120 |
 | | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 24 V | 1,6 | 5763600820 |
 | | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 24 V | 1,6 | 5763650120 |
 | | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 按照標準ISO 15407制造的接地板 | 24 V | 1,6 | 5763650820 |
...物料號 | 流量值 | 工作壓力范圍 | 控制壓力-最小/最大 | 切換時間(開) | 切換時間(關) | 重量 | 注 |
... | Qn | tF | tE | ||||
... | [l/min] | [bar] | [bar] | [ms] | [ms] | [kg] | |
... 5763510120 | 1010 | 3 / 10 | 3 / 10 | 29 | 42 | 0,225 | 2) |
... 5763510820 | 1010 | 3 / 10 | 3 / 10 | 29 | 42 | 0,225 | 2) |
... 5763600120 | 1010 | -0,95 / 16 | -- / 10 | 34 | 35 | 0,225 | 1); 3) |
...5763600820 | 1010 | -0,95 / 16 | -- / 10 | 34 | 35 | 0,225 | 1); 3) |
... 5763650120 | 1010 | -0,95 / 16 | 2 / 10 | 17 | 17 | 0,285 | 3) |
...5763650820 | 1010 | -0,95 / 16 | 2 / 10 | 17 | 17 | 0,285 | 3) |
手動控制機構 = 手動控制機構 1) 控制壓力：見圖 2) 先導: 內部 3) 先導: 外部的 保護電路: 43V 雙向 帶先導集中排氣 6 bar、Δp = 1 bar 時的額定流量 Qn |

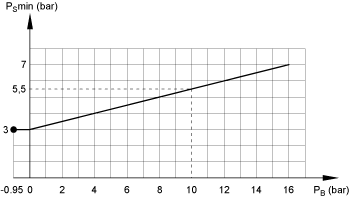

| 外部先導控制的最小壓力（取決于運行壓力） | |
 | |
| PB = 運行壓力 | |
| PS = 控制壓力 | |

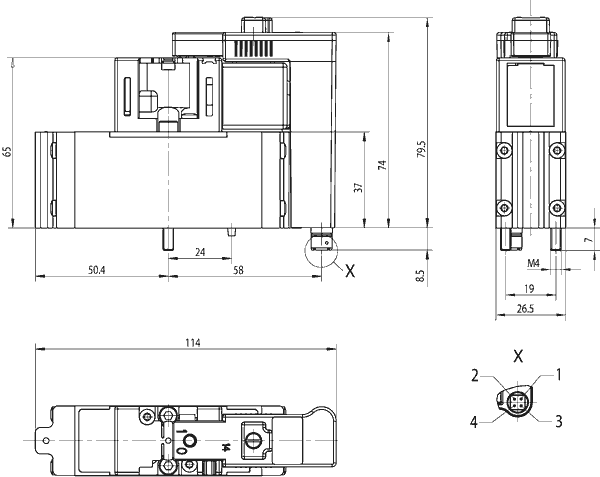

| 規格, 單側操作閥 | |
 | |
| PIN-鋪設: PIN 1:磁鐵一 側14 PIN 2: 磁鐵一側 12 PIN 3: 接地觸點 PIN 4: 數量 | |

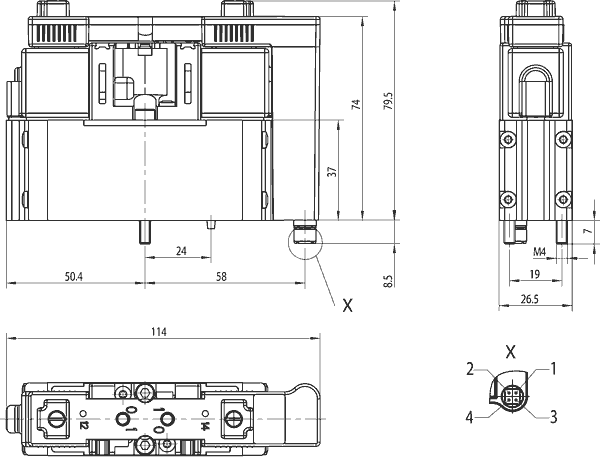

| 規格, 兩側操作的閥門 | |
 | |
| PIN-鋪設: PIN 1:磁鐵一 側14 PIN 2: 磁鐵一側 12 PIN 3: 接地觸點 PIN 4: 數量 | |
