產品詳情
? Qn = 1010 l/min ? 預控閥的寬度: 26 mm ? 底板連接 ? 壓縮空氣 接口 出口: 按照標準DIN ISO 15407-1制造的接地板 ? 電子連接: 多芯插頭, EN 175301-803, C型 ? 手動控制裝置: 鎖定式, 按鈕式
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 電壓小于 50 V DC 則不帶保護觸點。 |
額定電壓 | 電壓容許誤差 | 功率 消耗 | 接通 電源 | 保持 功率 | |||||
DC | AC 50 Hz | AC 60 Hz | DC | AC 60 Hz | DC | AC 50 Hz | AC 60 Hz | AC 50 Hz | AC 60 Hz |
W | VA | VA | VA | VA | |||||
12 V | - | - | -10% / +10% | - | 1,6 | - | - | - | - |
24 V | - | - | -10% / +10% | - | 1,6 | - | - | - | - |
24 V | - | - | -10% / +10% | - | 2,06 | - | - | - | - |
- | 24 V | 24 V | - | -10% / +15% | - | 3 | 2,6 | 2,2 | 1,85 |
- | 110 V | 110 V | - | -10% / +15% | - | 4,2 | 3,4 | 3 | 2,4 |
- | 230 V | 230 V | - | -10% / +15% | - | 3,2 | 2,8 | 2,3 | 2 |
HHB | 額定電壓 | Qn | 工作壓力范圍 | 控制壓力-最小/最大 | 環境溫度范圍 | 介質溫度范圍 | 切換時間(開) | 物料號 | |||||
DC | AC 50 Hz | AC 60 Hz | 1?2 | 2?3 | |||||||||
[l/min] | [bar] | [bar] | [°C] | [ms] | |||||||||
 |  | 12 V | - | - | 1010 | 1010 | 1010 | 3 / 10 | 3 / 10 | -15 / +50 | -15 / +50 | 29 | 5763510210 |
24 V | 5763510220 | ||||||||||||
 |  | 24 V | - | - | 1010 | 1010 | 1010 | 3 / 10 | 3 / 10 | -15 / +50 | -15 / +50 | 29 | 5763510620 |
| | 24 V | - | - | 1010 | 1010 | 1010 | 2 / 16 | 2 / 16 | +0 / +50 | +0 / +50 | 29 | 5763510920 |
- | 24 V | 24 V | 3 / 10 | 3 / 10 | -15 / +50 | -15 / +50 | 5763515220 | ||||||
- | 110 V | 110 V | 3 / 10 | 3 / 10 | -15 / +50 | -15 / +50 | 5763515270 | ||||||
| | - | 110 V | 110 V | 1010 | 1010 | 1010 | 3 / 10 | 3 / 10 | -15 / +50 | -15 / +50 | 29 | 5763515670 |
| | - | 230 V | 230 V | 1010 | 1010 | 1010 | 3 / 10 | 3 / 10 | -15 / +50 | -15 / +50 | 29 | 5763515280 |
 | | 24 V | - | - | 1010 | 1010 | 1010 | 0 / 16 | -- / 10 | -15 / +50 | -15 / +50 | 34 | 5763600220 |
 | | 24 V | - | - | 1010 | 1010 | 1010 | 0 / 16 | -- / 10 | -15 / +50 | -15 / +50 | 34 | 5763600620 |
| | - | 24 V | 24 V | 1010 | 1010 | 1010 | 0 / 16 | -- / 10 | -15 / +50 | -15 / +50 | 34 | 5763605220 |
110 V | 110 V | 5763605270 | |||||||||||
| | - | 110 V | 110 V | 1010 | 1010 | 1010 | 0 / 16 | -- / 10 | -15 / +50 | -15 / +50 | 34 | 5763605670 |
| | - | 230 V | 230 V | 1010 | 1010 | 1010 | 0 / 16 | -- / 10 | -15 / +50 | -15 / +50 | 34 | 5763605280 |
...物料號 | 切換時間(關) | 重量 | 注 |
... | |||
... | [ms] | [kg] | |
...5763510210 | 42 | 0,21 | 2) |
...5763510220 | |||
...5763510620 | 42 | 0,21 | 2) |
...5763510920 | 42 | 0,21 | 2); 4) |
...5763515220 | 2) | ||
...5763515270 | 2) | ||
...5763515670 | 42 | 0,21 | 2) |
...5763515280 | 42 | 0,21 | 2) |
...5763600220 | 35 | 0,21 | 1); 3) |
...5763600620 | 35 | 0,21 | 1); 3) |
...5763605220 | 35 | 0,21 | 1); 3) |
...5763605270 | |||
...5763605670 | 35 | 0,21 | 1); 3) |
...5763605280 | 35 | 0,21 | 1); 3) |
1) 外部控制壓力：見圖 2) 先導: 內部 3) 先導: 外部的 4) 微能耗 6 bar、Δp = 1 bar 時的額定流量 Qn 手動控制機構 = 手動控制機構 |

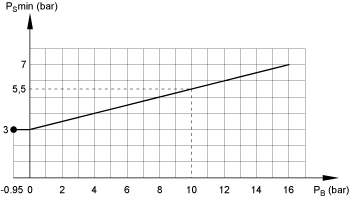

| 外部先導控制的最小壓力（取決于運行壓力） | |
 | |
| PB = 運行壓力 | |
| PS = 控制壓力 | |

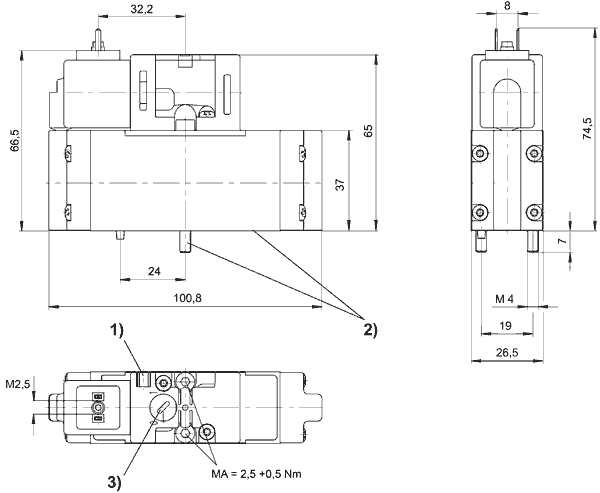

| 規格 | |
 | |
| 1) 標牌的安裝空間2) 螺栓和靜密封 3) 手動控制裝置 | |
