產品詳情
? 標準: ISO 5599-2 ? 尺寸: ISO 1 ? 壓縮空氣 接口 出口: 3/8 NPT ? 允許反向輸送壓力
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
尺寸 | 電路接口 | 壓縮空氣連接尺寸 | 物料號 | ||||
輸入 | 輸出 | 排氣 | 先導排氣 | 控制接口 | |||
[1] | [2 / 4] | [3 / 5] | [12] | [14] | |||
ISO 1 | 線芯外露部分鍍錫 | 3/8 NPT | 3/8 NPT | 3/8 NPT | 1/8 NPT | 1/8 NPT | R432025828 |
多芯插頭, M12, 5-針 | 2621701070 | ||||||
多芯插頭, M12, 4-針 | 2621701170 | ||||||
AS-i-扁平電纜 | R432025833 | ||||||
...物料號 | Qn | 運行電壓AC 60 Hz | 工作電壓DC | 電壓偏差A(yù)C 60 Hz | DC電壓公差 | 電纜引線 |
... | ||||||
... | [l/min] | [V] | [V] | |||
... R432025828 | 1500 | 110 V | 24 V | -10% / +10% | -10% / +10% | 直的 |
... 2621701070 | ||||||
... 2621701170 | ||||||
... R432025833 |

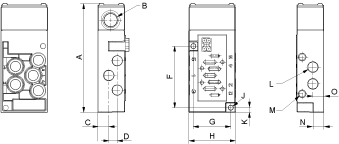

| 尺寸按英寸 |
 |
A | B | C | D | F | G | H | J | K | L | M | N | O | |
5,83 | 1/2 | 0,58 | 0,45 | 3,29 | 2 | 2,5 | 0,27 | 0,25 | 3/8 | 1/8 | 0,57 | 0,58 |
