產品詳情
? 標準: ISO 5599-1 ? 尺寸: ISO 1 - ISO 4 ? 壓縮空氣 接口 出口: G 1/4 - G 3/4 ? 允許反向輸送壓力
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 在使用 HV 系列閥門時環境溫度達到 -25° C 至 +200° C 并且介質溫度達到 -25° C 至 +120° C。 |
| ■ | HV 系列閥門相反的壓力供給是不允許的。 |
尺寸 | 壓縮空氣連接尺寸 | 工作壓力范圍 | 物料號 | ||||
輸入 | 輸出 | 排氣 | 先導排氣 | 控制接口 | |||
[1] | [2 / 4] | [3 / 5] | [12] | [14] | |||
ISO 1 | G 1/4 | G 1/4 | G 1/4 | G 1/8 | G 1/8 | -0,95 / 16 | 1825503143 |
ISO 2 | G 3/8 | G 3/8 | G 3/8 | G 1/8 | G 1/8 | -0,95 / 16 | 1825503146 |
ISO 3 | G 1/2 | G 1/2 | G 1/2 | G 1/8 | G 1/8 | -0,95 / 16 | 1825503149 |
ISO 4 | G 3/4 | G 3/4 | G 3/4 | G 1/8 | G 1/8 | -0,95 / 10 | 8985041404 |
...物料號 | 制動尺寸 | 重量 |
... | ||
... | [kg] | |
... 1825503143 | 48 | 0,17 |
... 1825503146 | 57 | 0,28 |
... 1825503149 | 71 | 0,34 |
... 8985041404 | 85 | 0,99 |

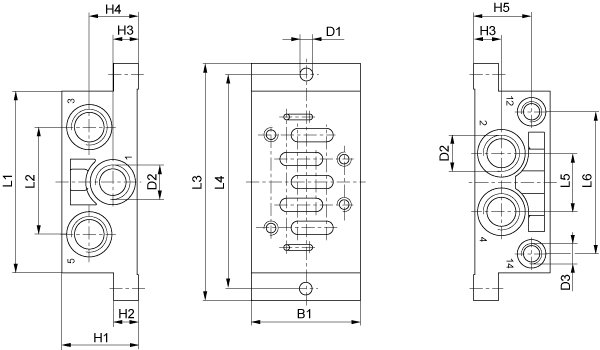

| 規格 |
 |
物料號 | B1 | H1 | H2 | H3 | H4 | H5 | D1 | D2 *) | D3 *) | L1 | L2 | L3 |
1825503143 | 48 | 32 | 10 | 11,5 | 21,5 | 23,5 | 5,5 | G 1/4 | G 1/8 | 84 | 43 | 110 |
1825503146 | 57 | 40 | 13 | 14 | 26 | 30 | 6,6 | G 3/8 | G 1/8 | 95 | 56 | 124 |
1825503149 | 71 | 32 | 18 | 17 | 17 | 22 | 6,6 | G 1/2 | G 1/8 | 119 | 68 | 149 |
8985041404 | 85 | 42 | 19 | 22 | 22 | 30 | 9 | G 3/4 | G 1/8 | 148 | 90 | 186 |
...物料號 | L4 | L5 | L6 | 重量 kg | |||||||
... 1825503143 | 98 | 24 | 58 | 0,17 | |||||||
... 1825503146 | 112 | 30 | 74 | 0,28 | |||||||
... 1825503149 | 136 | 32 | 90 | 0,34 | |||||||
... 8985041404 | 170 | 42 | 111 | 0,99 |
