產品詳情
? 接口: G 1/8 - G 1/4 ? 單作用式，不受壓縮回 ? 活塞桿: 外螺紋
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| 活塞- ? | [mm] | 52,5 | 75 | 85 | 95 | 115 | |
| 伸出運動的活塞力 | [N] | 1363 | 2783 | 3575 | 4465 | 6543 | |
| 重量 | 0 mm行程 | [kg] | 1,6 | 3 | 3,6 | 4,1 | 5,8 |
| 最大行程 | [mm] | 40 | 60 | 70 | 75 | 95 | |
| 工作壓力范圍 | [bar] | 0,03 - 8 | 0,03 - 8 | 0,035 - 8 | 0,035 - 8 | 0,035 - 8 | |
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 52,5 M10x1,25 G 1/8 12 | 75 M10x1,25 G 3/8 16 | 85 M16x1,5 G 1/4 20 | 95 M16x1,5 G 3/8 20 | 115 M16x1,5 G 3/8 20 | |
 | 行程 40 | 5218535110 | - | - | - | - |
| 60 | - | 5218555110 | - | - | - | |
| 70 | - | - | 5218565110 | - | - | |
| 75 | - | - | - | 5218575120 | - | |
| 95 | - | - | - | - | 5218585120 |

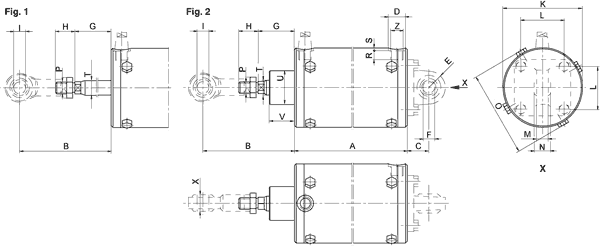

| 規格 |
 |
活塞- ? | A | B | C | D | E | F H7 | G | H | I H7 | K | L | M | N |
52,5 | 140 | 67 | 29 | 17 | 15 | 10 | 19 | 26 | 10 | 60 | 33 | 7-9 | 14 |
75 | 166 | 84 | 26 | 23 | 18 | 12 | 32 | 31 | 10 | 86 | 49 | 9-11 | 16 |
85 | 202 | 118 | 30 | 22 | 22 | 16 | 43 | 26 | 16 | 97 | 59 | 14,5-17,5 | 21 |
95 | 208 | 124 | 30 | 23 | 22 | 16 | 49 | 26 | 16 | 106 | 59 | 14,5-17,5 | 21 |
115 | 247 | 120 | 38 | 23 | 25 | 16 | 45 | 26 | 16 | 127 | 75 | 14-17,5 | 21 |
...活塞- ? | O | P | R | S | U | V | T h7 | X | Z | |||
...52,5 | 68 | M10x1,25 | 8 | 3,1 | ? | ? | 12 | 14 | G 1/8 | Fig. 1 | ||
...75 | 92 | M10x1,25 | 12 | 3,5 | ? | ? | 16 | 14 | G 3/8 | Fig. 1 | ||
...85 | 108 | M16x1,5 | 12 | 4,5 | ? | ? | 20 | 21 | G 1/4 | Fig. 1 | ||
...95 | 117 | M16x1,5 | 12 | 3,5 | 45 | 34 | 20 | 21 | G 3/8 | Fig. 2 | ||
...115 | 138 | M16x1,5 | 12 | 3,6 | 45 | 33 | 20 | 21 | G 3/8 | Fig. 2 |

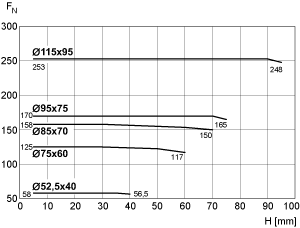

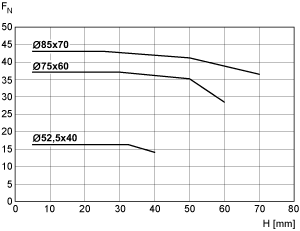

| 力-行程特征曲線, 0,1 bar | 力-行程特征曲線, 0,3 bar |
 |  |
| FN = 伸出運動的活塞力H = 行程 | FN = 伸出運動的活塞力H = 行程 |

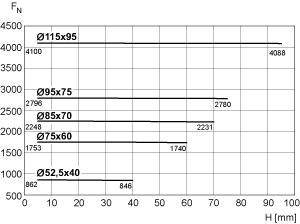

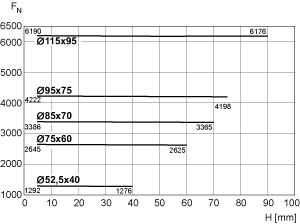

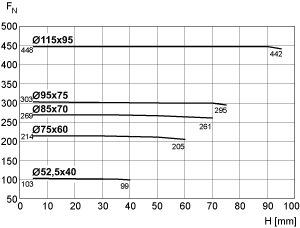

| 力-行程特征曲線, 0,5 bar | 力-行程特征曲線, 4,5 bar |
 |  |
| FN = 伸出運動的活塞力H = 行程 | FN = 伸出運動的活塞力H = 行程 |

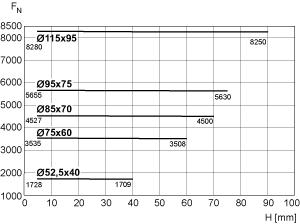

| 力-行程特征曲線, 6 bar | 力-行程特征曲線, 80 bar |
 |  |
| FN = 伸出運動的活塞力H = 行程 | FN = 伸出運動的活塞力H = 行程 |
