產品詳情
? 帶位移測量傳感器，測量范圍為 107 - 1007 mm ? 雙作用式 ? 帶磁性活塞
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 其他技術數據請從標準結構的重要的數據表中獲取。 |
| ■ | PRA 氣缸已可使用我們的網絡配置器進行配置。請單獨訂購位移測量傳感器。您可在該系列的附件中找到它。如有任何問題，請聯系附近的 AVENTICS 銷售中心。 |

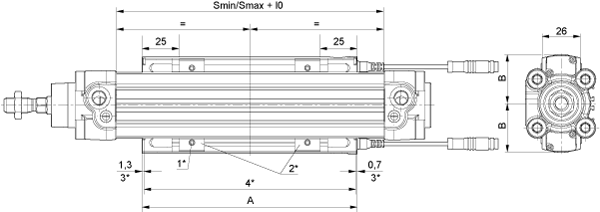

| 規格 | |
 | |
| l0 = 零沖程（單位為 mm） | |
| A = 傳感器長度 | |
| S = 行程 | |
| 1* = 內六角固定螺釘 SW2 2* = 傳感器緊固件 3* = 盲區 4* = 測量范圍 | |
| 沖程范圍 (mm) | |||||||||||||||
| ? 32 | ? 40 | ? 50 | ? 63 | ? 80 | ? 100 | ? 125 | |||||||||
| l0 = 零沖程（單位為 mm） | 38,5 | 38,5 | 44 | 44,5 | 51,5 | 53,5 | 52,3 | ||||||||
| 尺寸 B [mm] | 33 | 37 | 42 | 49 | 58 | 69 | 82 | ||||||||
| 行程 | 行程 | 行程 | 行程 | 行程 | 行程 | 行程 | |||||||||
| 測量范圍 | A = 傳感器長度 | 最小值 | 最大值. | 最小值 | 最大值. | 最小值 | 最大值. | 最小值 | 最大值. | 最小值 | 最大值. | 最小值 | 最大值. | 最小值 | 最大值. |
| 107 | 109 | 71 | 106 | 71 | 106 | 66 | 106 | 65 | 106 | 58 | 106 | 56 | 106 | 58 | 106 |
| 143 | 145 | 107 | 142 | 107 | 142 | 102 | 142 | 101 | 142 | 94 | 142 | 92 | 142 | 94 | 142 |
| 179 | 181 | 143 | 178 | 143 | 178 | 138 | 178 | 137 | 178 | 130 | 178 | 128 | 178 | 130 | 178 |
| 215 | 217 | 179 | 214 | 179 | 214 | 174 | 214 | 173 | 214 | 166 | 214 | 164 | 214 | 166 | 214 |
| 251 | 253 | 215 | 250 | 215 | 250 | 210 | 250 | 209 | 250 | 202 | 250 | 200 | 250 | 202 | 250 |
| 287 | 289 | 251 | 286 | 251 | 286 | 246 | 286 | 245 | 286 | 238 | 286 | 236 | 286 | 238 | 286 |
| 323 | 325 | 287 | 322 | 287 | 322 | 282 | 322 | 281 | 322 | 274 | 322 | 272 | 322 | 274 | 322 |
| 359 | 361 | 323 | 358 | 323 | 358 | 318 | 358 | 317 | 358 | 310 | 358 | 308 | 358 | 310 | 358 |
| 395 | 397 | 359 | 394 | 359 | 394 | 354 | 394 | 353 | 394 | 346 | 394 | 344 | 394 | 346 | 394 |
| 431 | 433 | 395 | 430 | 395 | 430 | 390 | 430 | 389 | 430 | 382 | 430 | 380 | 430 | 382 | 430 |
| 467 | 469 | 431 | 466 | 431 | 466 | 426 | 466 | 425 | 466 | 418 | 466 | 416 | 466 | 418 | 466 |
| 503 | 505 | 467 | 502 | 467 | 502 | 462 | 502 | 461 | 502 | 454 | 502 | 452 | 502 | 454 | 502 |
| 539 | 541 | 503 | 538 | 503 | 538 | 498 | 538 | 497 | 538 | 490 | 538 | 488 | 538 | 490 | 538 |
| 575 | 577 | 539 | 574 | 539 | 574 | 534 | 574 | 533 | 574 | 526 | 574 | 524 | 574 | 526 | 574 |
| 611 | 613 | 575 | 610 | 575 | 610 | 570 | 610 | 569 | 610 | 562 | 610 | 560 | 610 | 562 | 610 |
| 647 | 649 | 611 | 646 | 611 | 646 | 606 | 646 | 605 | 646 | 598 | 646 | 596 | 646 | 598 | 646 |
| 683 | 685 | 647 | 682 | 647 | 682 | 642 | 682 | 641 | 682 | 634 | 682 | 632 | 682 | 634 | 682 |
| 719 | 721 | 683 | 718 | 683 | 718 | 678 | 718 | 677 | 718 | 670 | 718 | 668 | 718 | 670 | 718 |
| 755 | 757 | 719 | 754 | 719 | 754 | 714 | 754 | 713 | 754 | 706 | 754 | 704 | 754 | 706 | 754 |
| 791 | 793 | 755 | 790 | 755 | 790 | 750 | 790 | 749 | 790 | 742 | 790 | 740 | 790 | 742 | 790 |
| 827 | 829 | 791 | 826 | 791 | 826 | 786 | 826 | 785 | 826 | 778 | 826 | 776 | 826 | 778 | 826 |
| 863 | 865 | 827 | 862 | 827 | 862 | 822 | 862 | 821 | 862 | 814 | 862 | 812 | 862 | 814 | 862 |
| 899 | 901 | 863 | 898 | 863 | 898 | 858 | 898 | 857 | 898 | 850 | 898 | 848 | 898 | 850 | 898 |
| 935 | 937 | 899 | 934 | 899 | 934 | 894 | 934 | 893 | 934 | 886 | 934 | 884 | 934 | 886 | 934 |
| 971 | 973 | 935 | 970 | 935 | 970 | 930 | 970 | 929 | 970 | 922 | 970 | 920 | 970 | 922 | 970 |
| 1007 | 1009 | 971 | 1006 | 971 | 1006 | 966 | 1006 | 965 | 1006 | 958 | 1006 | 956 | 1006 | 958 | 1006 |
