產品詳情
? ? 12 - 20 mm ? 雙作用式 ? 滾珠軸承 ? 緩沖: 液壓, 設置已確定 ? 帶磁性活塞 ? Easy?2?Combine-能夠與連接安裝組件一起
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| 活塞- ? | [mm] | 12 | 20 | ||||
| 接口 | M5 | M5 | |||||
| 工作壓力范圍 | [bar] | 2 / 8 | 2 / 10 | ||||
| 縮回運動的活塞力 | [N] | 53 | 148 | ||||
| 伸出運動的活塞力 | [N] | 71 | 198 | ||||
| 最大速度 | [m/s] | 0,5 | 0,5 | ||||
| 沖撞能量 | [J] | 0,1 | 0,15 | ||||
| 聯鎖中斷位置最大間隙 | [mm] | 0,08 | 0,07 | ||||
| 活塞- ? [mm] 活塞桿-? [mm] | 12 6 | 20 10 | ||||
 | 行程 35 | R402000243 | R402000249 | |||
| 50 | R402000244 | R402000250 | ||||
| 75 | R402000245 | R402000251 | ||||
| 100 | R402000246 | R402000252 | ||||
| 125 | R402000247 | R402000253 | ||||
| 150 | R402000248 | R402000254 |
| 重量 | 活塞- ? | 12 | 20 | |||
 | 行程 35 | 0,43 | 0,72 | |||
| 50 | 0,58 | 0,95 | ||||
| 75 | 0,7 | 1,12 | ||||
| 100 | 0,82 | 1,31 | ||||
| 125 | 0,95 | 1,5 | ||||
| 150 | 1,07 | 1,69 |

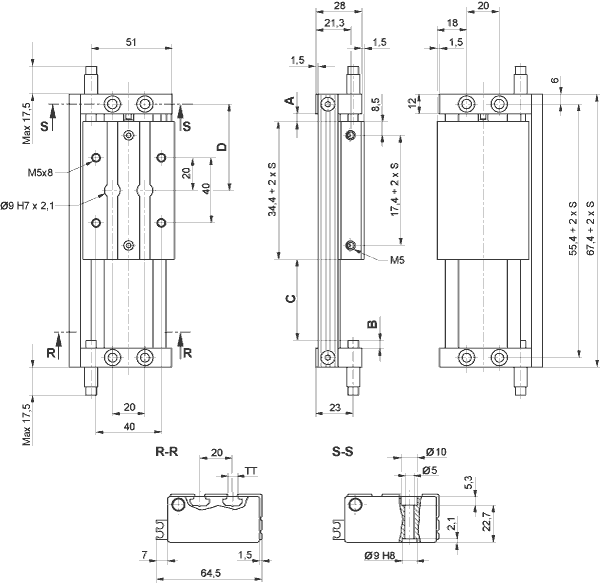

| ? 12 | |
 | |
| S = 行程 | |
活塞- ? | A 1) | A 2) | B 1) | B 2) | C 1) | C 2) | D 1) | D 2) | |||
12 | 4,7 | 24,7 | 4,2 | 24,2 | S–40 | S | 25+0,5xS | 48+0,5xS |
| ? 20 | |
 | |
| S = 行程 | |
活塞- ? | A 1) | A 2) | B 1) | B 2) | C 1) | C 2) | D 1) | D 2) | |||
20 | 5,5 | 35,5 | 9,5 | 35,5 | S–56 | S | 30,5+0,5xS | 60,5+0,5xS |

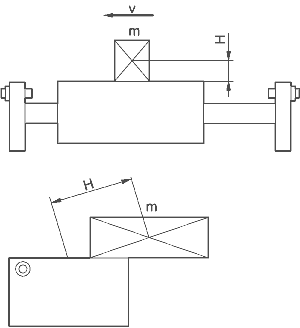

| 允許的動載荷m [kg] | |
 | |
| 在到達終端位置時，氣缸上所承受的力矩較大。所以不允許超過表格中給出的極限值。 必須考慮到下列參數：速度、到質量重心的間距和GPC-ST-氣缸大小。質量 m [kg] 乘以間距 H [mm] 的積不允許超過該數值。 舉例：一個負荷為 2.3 kg 的物體要被裝配在一個數值 L = 52 mm、直徑為 20 mm 和沖程為 50 mm 的 GPC-ST 上。 m x H；2.3 x 52 = 120。根據表格顯示，該數值在速度為 0.3 m/s 時是有效的。 | |
活塞- ? | S | 0,2 [m/s] | 0,3 [m/s] | 0,4 [m/s] | 0,5 [m/s] | |||||||
12 | 35 | 155 | 75 | 60 | 50 | |||||||
12 | 50 | 225 | 100 | 90 | 60 | |||||||
12 | 75 | 310 | 160 | 110 | 85 | |||||||
12 | 100 | 350 | 170 | 130 | 105 | |||||||
12 | 125 | 450 | 250 | 180 | 140 | |||||||
12 | 150 | 600 | 300 | 200 | 160 |
活塞- ? | S | 0,2 [m/s] | 0,3 [m/s] | 0,4 [m/s] | 0,5 [m/s] | |||||||
20 | 35 | 195 | 95 | 75 | 95 | |||||||
20 | 50 | 28 | 125 | 110 | 75 | |||||||
20 | 75 | 390 | 200 | 140 | 110 | |||||||
20 | 100 | 440 | 210 | 160 | 130 | |||||||
20 | 125 | 560 | 310 | 225 | 175 | |||||||
20 | 150 | 750 | 375 | 250 | 200 |

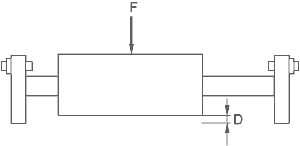

| 靜負載時的最大許可力F，以及繞度D |
 |
活塞- ? | F [N] | S=35 D | S=50 D | S=75 D | S=100 D | S=125 D | S=150 D | |||||
12 | 170 | 0,02 | 0,02 | 0,05 | 0,09 | 0,15 | 0,23 | |||||
20 | 260 | 0,01 | 0,02 | 0,04 | 0,07 | 0,12 | 0,19 |
