產品詳情
? ? 12 - 20 mm ? 雙作用式 ? 滑動軸承 ? 緩沖: 液壓, 設置已確定 ? 帶磁性活塞 ? Easy?2?Combine-能夠與連接安裝組件一起
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 說明：后面的液壓消音器包含在供貨范圍內 |
| 活塞- ? | [mm] | 12 | 16 | 20 | |||
| 接口 | M5 | M5 | M5 | ||||
| 工作壓力范圍 | [bar] | 2 / 8 | 2 / 10 | 2 / 10 | |||
| 縮回運動的活塞力 | [N] | 53 | 95 | 148 | |||
| 伸出運動的活塞力 | [N] | 71 | 127 | 198 | |||
| 最大速度 | [m/s] | 0,5 | 0,5 | 0,5 | |||
| 沖撞能量 | [J] | 0,1 | 0,11 | 0,15 | |||
| 活塞- ? [mm] 活塞桿-? [mm] | 12 6 | 16 8 | 20 10 | |||
 | 行程 25 | 0822060407 | 0822061407 | 0822062407 | ||
| 50 | 0822060404 | 0822061404 | 0822062404 | |||
| 75 | 0822060405 | 0822061405 | 0822062405 | |||
| 100 | 0822060406 | 0822061406 | 0822062406 | |||
| 125 | 0822060424 | 0822061424 | 0822062424 | |||
| 150 | 0822060429 | 0822061429 | 0822062429 |
| 重量 | 活塞- ? | 12 | 16 | 20 | ||
 | 行程 25 | 0,49 | 0,64 | 0,79 | ||
| 50 | 0,64 | 0,84 | 1,02 | |||
| 75 | 0,78 | 1,02 | 1,23 | |||
| 100 | 0,93 | 1,19 | 1,44 | |||
| 125 | 1,07 | 1,38 | 1,66 | |||
| 150 | 1,22 | 1,55 | 1,86 |

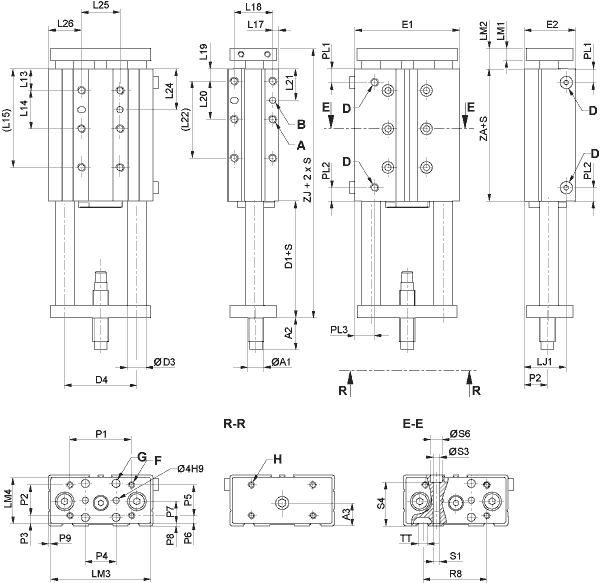

| 規格 | |
 | |
| S = 行程 | |
活塞- ? | A 1) | ? A1 | A2 2) | A2 3) | A3 | B 1) | D | D1 | D3 | D4 | E1 | E2 | F |
12 | M5x8 | M8 | 5 | 19 | 13,5 | 4 H7x4 | M5 | 19,2 | 10 | 40 | 58 | 30,5 | M4 |
16 | M5x8 | M10 | 5 | 29 | 14,8 | 4 H7x4 | M5 | 25,8 | 12 | 47 | 68 | 33 | M4 |
20 | M6x10 | M10 | 5 | 28 | 18,5 | 4 H7x4 | M5 | 26,8 | 12 | 54 | 80 | 36 | M5 |
...活塞- ? | G | H | L 4) | L13 | L14 | L15 S=50?150 | L17 | L18 | L19 | L20 | L21 | L22 S=50?150 | L24 |
...12 | 4,5 | M4 | 14 | 14,5 | 22 | 58,5 | 4 | 22 | 8 | 20 | 18 | 48 | 25,5 |
...16 | 5,5 | M4 | 24 | 14 | 25 | 64 | 4 | 25 | 8 | 25 | 20,5 | 58 | 26,5 |
...20 | 5,5 | M5 | 23 | 15 | 24 | 63 | 4,5 | 24 | 8 | 30 | 23 | 68 | 27 |
...活塞- ? | L25 | L26 | LJ1 | LM1 | LM2 | LM3 | LM4 | P1 | P2 | P3 | P4 | P5 | P6 |
...12 | 20 | 19 | 24,8 | 8 | 12,7 | 55 | 27 | 40 | 20 | 3,5 | – | – | – |
...16 | 25 | 21,5 | 27 | 8 | 13,5 | 65 | 30 | 40 | 20 | 5 | 20 | 22 | 4 |
...20 | 30 | 25 | 26,5 | 10 | 15,5 | 77 | 33 | 50 | 25 | 4 | 25 | 25 | 4 |
...活塞- ? | P7 | P8 | P9 | PL1 | PL2 | PL3 | R8 | S1 1) | S3 | S4 | S6 | TT | ZJ |
...12 | – | 1,5 | 1,5 | 8,5 | 8,5 | 11,5 | – | M5x8 | 4,2 | 20,3 | 7,6 | – | 66,3 |
...16 | 15 | 1,5 | 1,5 | 8,8 | 8,8 | 13 | 43 | M5x8 | 4,2 | 28,5 | 7,6 | N6 | 75,3 |
...20 | 16,5 | 1,5 | 1,5 | 10 | 10 | 15 | 50 | M6x10 | 5,2 | 30,5 | 9,5 | N6 | 78,3 |
...活塞- ? | ZA | |||||||||||
...12 | 34,4 | |||||||||||
...16 | 36 | |||||||||||
...20 | 36 |

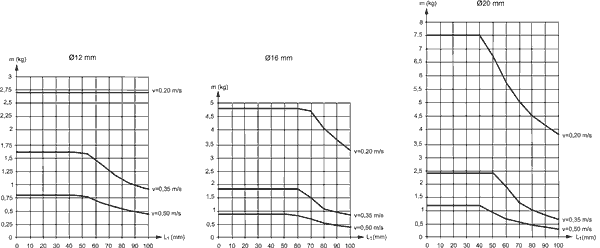

| 允許的動載荷m [kg] |
 |
 |
| 間隙 |
 |
活塞- ? | A 1) | ||||||||||
12 | 0,11 | ||||||||||
16 | 0,11 | ||||||||||
20 | 0,11 |
| 允許的靜態力矩 M （Nm） |
 |
| 當靜負載為6bar時，允許的力臂長度L1 |
 |
活塞- ? | F [N] | L1 | L2 | |||||||
12 | 67 | 290 | 22 | |||||||
16 | 120 | 215 | 23,7 | |||||||
20 | 180 | 140 | 27 |
| 當動負載為6bar時，允許的力臂長度L1 |
 |
活塞- ? | F [N] | F [N] 1) | L1 | L2 | ||||||||
12 | 67 | 23 | 250 | 22 | ||||||||
16 | 120 | 40 | 200 | 23,7 | ||||||||
20 | 180 | 65 | 125 | 27 |

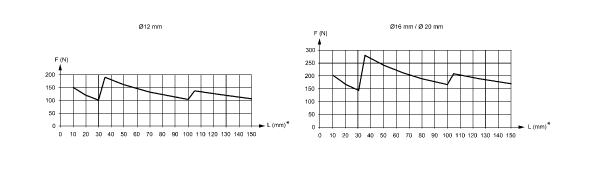

| 允許承受的靜態側向載荷F [N] |
 |
 | |
| * 氣缸，活塞缸在擴展位置 | |
| GPC 組合 | |
 | |
| GPC-E 可以直接徑向安裝下一個較大的標準-GPC 或 GPC-E 正面板上. | |
活塞- ? | GPC 16, GPC-E 16 | GPC 20, GPC-E 20 | GPC 25 | ||
12 | GPC-E 12 | M5x15 1) | – | – | |
16 | GPC-E 16 | – | M5x15 1) | – | |
20 | GPC-E 20 | – | – | M6x15 1) |
