產品詳情
? 控制方式: 通過電纜（導線末端鍍錫） ? 電磁線圈的數量: 1
| 技術備注 | |
| ■ | 采用接觸搭橋 5763533113 控制閥門系統 (圖 1)。型號 5763533103 和帶插頭的 8 磁線圈相互連接（圖 2）。 |
接口 | 電纜長度 | 電纜直徑-? | n-導體 | 導線截面 | 重量 | 圖片 | 物料號 | |
電源 | 用于閥門 | |||||||
[m] | [mm] | [mm2] | [kg] | |||||
線芯外露部分鍍錫, 帶電纜 | 接線盒, ISO 15217, C 型 | 5 | 4,8 | 9 | 0,128 | 0,2 | Fig. 1 | 5763533113 |
多芯插頭, mini德國工業標準, 8-針 | 接線盒, ISO 15217, C 型 | 0,2 | 4,8 | - | 0,14 | 0,037 | Fig. 2 | 5763533103 |

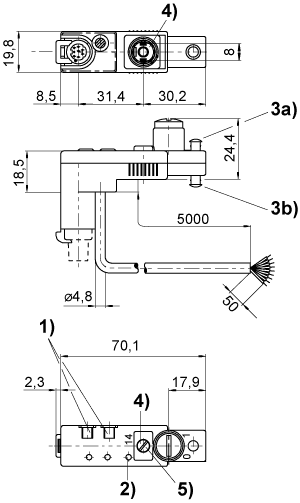

| Fig. 1 | |
 | |
| 1) 標牌的安裝空間 | |
| 2）發光二極管閥 3a)手動輔助控制按鈕封罩,不可拆卸 3b)手動輔助控制按鈕封閉罩,可拆卸 | |
| 4) 防松脫密封件和螺絲 | |
| 5) 固定螺栓的起始力矩: 0,25 Nm + 0,05 | |
電纜導線的配置： 黑色 =磁鐵1 褐色 = 磁鐵2 橙色 = 磁鐵3 黃色 = 磁鐵4 綠色 = 磁鐵5 紫色 = 磁鐵6 白色 = 磁鐵7 玫瑰紅 = 磁鐵8 藍色 = Masse | |

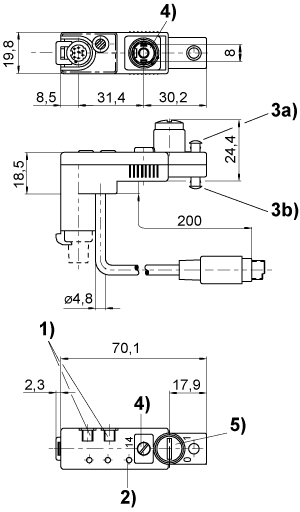

| Fig. 2 | |
 | |
| 1) 標牌的安裝空間 | |
| 2）發光二極管閥 3a)手動輔助控制按鈕封罩,不可拆卸 3b)手動輔助控制按鈕封閉罩,可拆卸 | |
| 4) 防松脫密封件和螺絲 | |
| 5) 固定螺栓的起始力矩: 0,25 Nm + 0,05 | |
| 6) 附加接地 | |
