產品詳情
| 技術備注 | |
| ■ | 規定的保護等級只適用于已安裝和檢查的狀態。 |
| ■ | 配套VS LP04的使用說明： 本插頭只能和 LP04 規格（電路插頭在側面）配套使用。 |
電氣接口 | 電纜引線 | 可連接的電纜的最小/最大直徑 | 外殼顏色 | 重量 | 圖片 | 物料號 |
[mm] | [kg] | |||||
多針插頭, D-Sub, 25針 | 直線 180° 呈 90° 彎角 | 4 / 13 | 黑色 | 0,042 | Fig. 1 | R412011240 |
多芯插頭, D-Sub, 25針 | 直線 180° 呈 90° 彎角 | 4 / 13 | 黑色 | 0,042 | Fig. 2 | R412011241 |
供貨范圍：多極插頭 ，含1個回轉螺帽，1個肘節接頭 |

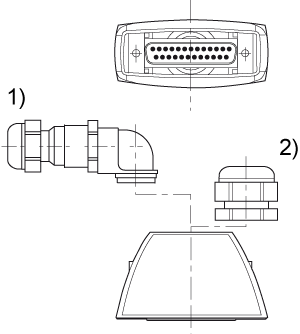

| Fig. 1 | |
 | |
| 1) 彎頭 | |
| 2) 鎖緊螺母 | |
| Fig. 2 | |
 | |
| 1) 多針插頭 | |
| 2) 鎖緊螺母 | |
| 線腳設置 | |
 |  |
| 多針插頭 | 多芯插頭 |
| 插腳 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 顏色 | 白色 | 棕色 | 綠色 | 黃色 | 灰色 | 粉色 | 藍色 | 紅色 | 黑色 | 紫色 | 灰色/粉色 | 紅色/藍色 | 白色/綠色 |
| 插腳 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 顏色 | 棕色/綠色 | 白色/黃色 | 黃色/棕色 | 白色/灰色 | 灰色/棕色 | 白色/粉色 | 粉色/棕色 | 白色/藍色 | 棕色/藍色 | 白色/紅色 | 棕色/紅色 | 白色/黑色 |
