? 接口 后側 ? 背景顏色: 白色 ? 刻度顏色: 黑色 / 紅色 ? 觀察玻璃窗: 聚苯乙烯 ? 單位: bar / psi
壓縮空氣連接尺寸 | 額定直徑 | 應用 | 顯示范圍 | 進氣壓力 | 刻度數值 | 質量等級 | 物料號 | |
[mm] | [bar] | [bar] | [bar] | |||||
![]() | M5 | 26 | 0 - 8 | 0 - 10 | 0 / 10 | 1 | 1,6 | 1827231052 |
R 1/8 | 40 | 0 - 2 | 0 - 2,5 | 0 / 3 | 0,2 | 2,5 | 3530200160 | |
G 1/8 | 26 | 0 - 3,2 | 0 - 4 | 0 / 4 | 0,25 | 4 | 8901701290 | |
G 1/8 | 26 | 0 - 10 | 0 - 12 | 0 / 12 | 0,5 | 4 | 8901701270 | |
R 1/8 | 40 | 0 - 1,2 | 0 - 1,6 | 0 / 1,6 | 0,1 | 2,5 | 3530200130 | |
R 1/8 | 40 | 0 - 3,2 | 0 - 4 | 0 / 4 | 0,2 | 2,5 | 3530200120 | |
R 1/8 | 40 | 0 - 4 | 0 - 6 | 0 / 6 | 0,2 | 2,5 | 3530200110 | |
R 1/8 | 40 | 0 - 8 | 0 - 10 | 0 / 10 | 0,5 | 2,5 | 3530200100 | |
R 1/8 | 40 | 0 - 10 | 0 - 12 | 0 / 12 | 0,5 | 2,5 | 3530200150 | |
R 1/8 | 40 | 0 - 12 | 0 - 16 | 0 / 16 | 0,5 | 2,5 | 3530200140 | |
R 1/8 | 50 | 0 - 1,2 | 0 - 1,6 | 0 / 1,6 | 0,1 | 2,5 | 3530190150 | |
R 1/8 | 50 | 0 - 2,5 | 0 - 3 | 0 / 3 | 0,2 | 2,5 | 3530190120 | |
R 1/8 | 50 | 0 - 3,2 | 0 - 4 | 0 / 4 | 0,2 | 2,5 | 3530190130 | |
R 1/8 | 50 | 0 - 4 | 0 - 6 | 0 / 6 | 0,2 | 2,5 | 3530190110 | |
R 1/8 | 50 | 0 - 10 | 0 - 12 | 0 / 12 | 0,5 | 2,5 | 3530190100 | |
R 1/8 | 50 | 0 - 12 | 0 - 16 | 0 / 16 | 0,5 | 2,5 | 3530190140 | |
G 1/4 | 50 | 0 - 10 | 0 - 12 | 0 / 12 | 0,5 | 2,5 | 8901702070 | |
G 1/4 | 63 | 0 - 10 | 0 - 12 | 0 / 12 | 0,5 | 2,5 | 8901702090 |

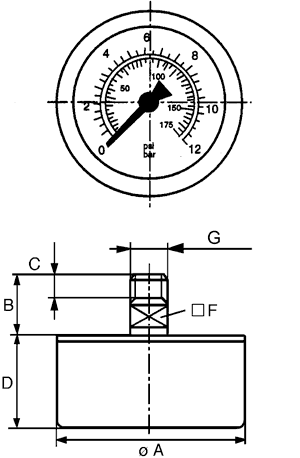

規格 |
![]() |
壓縮空氣連接尺寸 G | 額定直徑 | ? A | B | C | D | F | |||||
M5 | 26 | 26 | 11,5 | 5 | 20 | 12 | |||||
R 1/8 | 40 | 40 | 19 | 10 | 26 | 14 | |||||
G 1/8 | 26 | 26 | 15,5 | 8 | 16,2 | 12 | |||||
R 1/8 | 50 | 50 | 19 | 10 | 27 | 14 | |||||
G 1/4 | 50 | 50 | 18 | 13 | 26,5 | 14 | |||||
G 1/4 | 63 | 63 | 21 | 13 | 26,5 | 14 |
