產品詳情
? G 1/2 - G 2 ? 1 - 90 L
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
接口 A1 | 接口 A2 | 工作壓力范圍 | 儲氣罐容積 | 容器 ? | 圖片 | 物料號 |
[bar] | [L] | [mm] | ||||
G 1/2 | - | 0 / 11 | 1 | 105 | Fig. 1 | 3513000000 |
G 1 | G 1/2 | 0 / 11 | 3,2 | 101,6 | Fig. 2 | 3513000010 |
0 / 10 | 5 | 154 | Fig. 3 | 3513000020 | ||
0 / 11 | 10 | 206 | Fig. 4 | 3513000030 | ||
0 / 10 | 20 | 246 | Fig. 5 | 3513000040 | ||
0 / 11 | 40 | 276 | Fig. 6 | 3513000050 | ||
G 2 | G 1/2 | 0 / 11 | 90 | 350 | 圖7 | 3513000060 |
直徑小于 206 mm 的容器用緊固帶固定。 您可在配件中找到用于無支腳較大直徑的安裝組件。 |

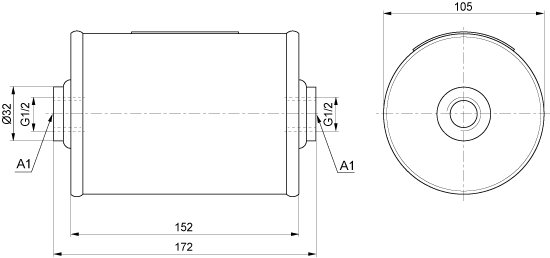

| 規格, Fig. 1 | |
 | |
| A1 = 水平連接 | |

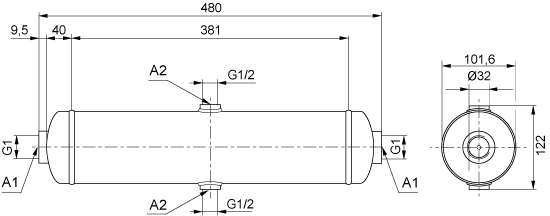

| 規格, Fig. 2 | |
 | |
| A1 = 水平連接 | |
| A2 = 徑向連接 | |

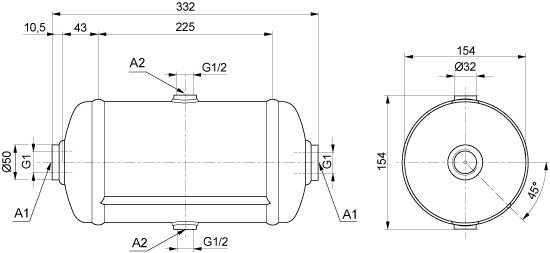

| 規格, Fig. 3 | |
 | |
| A1 = 水平連接 | |
| A2 = 徑向連接 | |
| 規格, Fig. 4 | |
 | |
| A1 = 水平連接 | |
| A2 = 徑向連接 | |

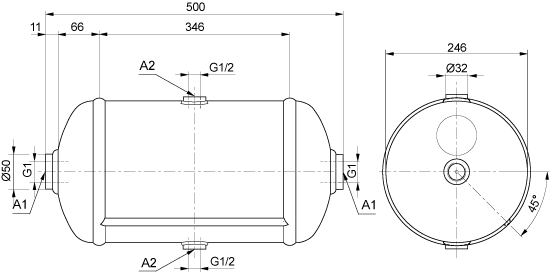

| 規格, Fig. 5 | |
 | |
| A1 = 水平連接 | |
| A2 = 徑向連接 | |

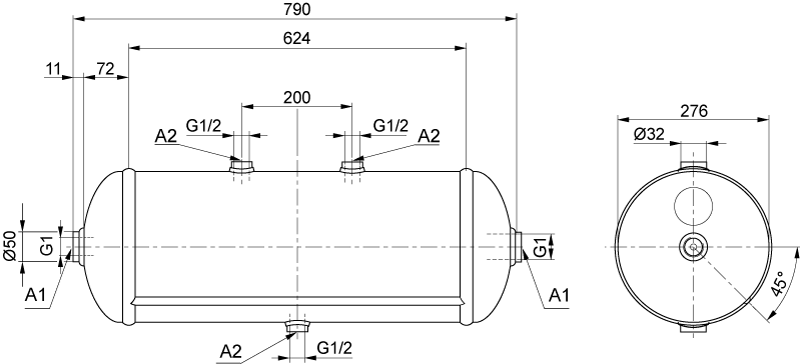

| 規格, Fig. 6 | |
 | |
| A1 = 水平連接 | |
| A2 = 徑向連接 | |

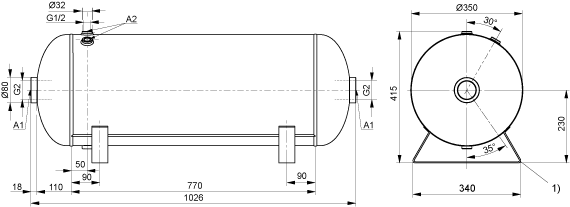

| 規格, 圖7 | |
 | |
| A1 = 水平連接 | |
| A2 = 徑向連接 | |
| 1) 撐腳 | |
