產品詳情
? G 1/4 - G 1/2 ? Qn=325 - 2000 l/min ? 操作: 機械式
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
接口 | Qn | 重量 | 注 | 物料號 | |
[l/min] | [kg] | ||||
 | G 1/4 | 325 | 0,3 | Fig. 1 | R432034650 |
G 1/2 | 2000 | 1,01 | Fig. 2 | R432034657 |
處于集成塊狀態的最大壓力表-? [mm]: 50 額定流量 Qn（p1=6.3 bar、Δp = 1 bar） |

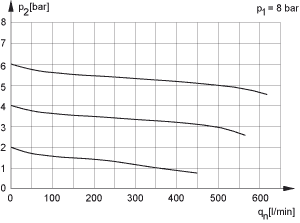

| 流量特性, Fig. 1 | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |

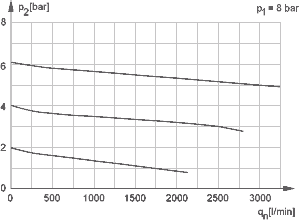

| 流量特性, Fig. 2 | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |

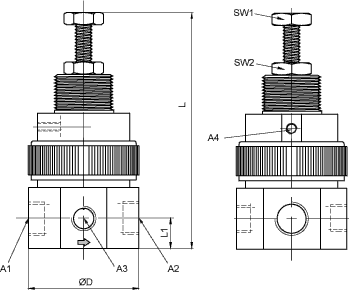

| 尺寸按mm, Fig. 1 | |
 | |
| A1 = 輸入端 A2 = 輸出端 | |
| A3 = 壓力表接口 | |
| A4 = 二級排放 | |
A1 | A2 | A3 | A4 | L *) | L1 | ?D | SW1 | SW2 | ||||
G 1/4 | G 1/4 | G 1/8 | M5 | 85 | 9,9 | 35,8 | 10 | 10 |

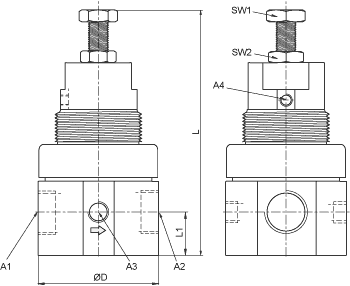

| 尺寸按mm, Fig. 2 | |
 | |
| A1 = 輸入端 A2 = 輸出端 | |
| A3 = 壓力表接口 | |
| A4 = 二級排放 | |
A1 | A2 | A3 | A4 | L *) | L1 | ?D | SW1 | SW2 | ||||
G 1/2 | G 1/2 | G 1/8 | M5 | 121 | 20,6 | 57,5 | 13 | 13 |
