產品詳情
? G 1/2 - G 3/4 ? 過濾器氣孔直徑: 5 μm ? 帶有壓力表
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 加油速度為每分鐘1000升 [滴/分鐘]: 1-2 |
| ■ | 根據 ISO 8573-4 標準的最大出口剩余油含量: 5 mg/m3 |
接口 | 清除冷凝物 | 重量 | 注 | 物料號 | |
[kg] | |||||
 | G 1/2 | 半自動，失壓開啟 | 2,37 | 1) | 0821300550 |
G 1/2 | 全自動，無壓打開 | 2,436 | 1) | 0821300553 | |
G 1/2 | 半自動，失壓開啟 | 2,554 | 1); 3) | 0821300551 | |
G 1/2 | 全自動，無壓打開 | 2,62 | 1); 3) | 0821300554 | |
G 1/2 | 半自動，失壓開啟 | 2,802 | 2) | 0821300552 | |
G 1/2 | 全自動，無壓打開 | 2,868 | 2) | 0821300555 | |
G 3/4 | 半自動，失壓開啟 | 2,37 | 1) | 0821300580 | |
G 3/4 | 全自動，無壓打開 | 2,436 | 1) | 0821300583 | |
G 3/4 | 半自動，失壓開啟 | 2,554 | 1); 3) | 0821300581 | |
G 3/4 | 全自動，無壓打開 | 2,62 | 1); 3) | 0821300584 | |
G 3/4 | 半自動，失壓開啟 | 2,802 | 2) | 0821300582 | |
G 3/4 | 全自動，無壓打開 | 2,802 | 2) | 0821300585 |
二次壓力為 6 bar 、Δp = 1 bar 時的額定流量 Qn 金屬材質的保護籃，可以用來裝備所有的聚碳酸脂容器。 1) 氣杯: 聚碳酸酯 2) 氣杯: 壓鑄鋅 3) 防護罩: 鋼 |

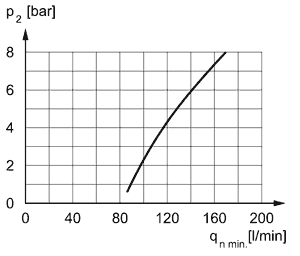

| 最小流量曲線（油霧器正常工作所必需的流量） | |
 | |
| p1 = 運行壓力; p2 = 二級壓力;qn = 額定流量; qnmin. = 最小額定流量 | |

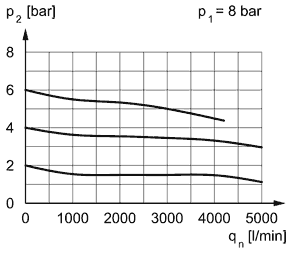

| 流量特性 | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |

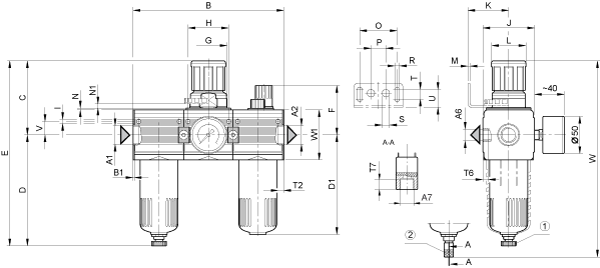

| 規格 | |
 | |
| 1) 冷凝液的半自動清除 2) 冷凝液的半自動清除 | |
A1 | A2 | A6 | A7 | B | B1 | C | D | D1 | E | F | G | H | I |
G 1/2 | G 1/2 | G 1/4 | G 1/8 | 201,6 | 1,8 | 100,5 | 147 | 132 | 247,5 | 65 | M50x1,5 | 54 | 5,5 |
G 3/4 | G 3/4 | G 1/4 | G 1/8 | 201,6 | 1,8 | 100,5 | 147 | 132 | 247,5 | 65 | M50x1,5 | 54 | 5,5 |
...A1 | J | K | L | M | N | N1 | O | P | R | S | T | T2 | T6 |
...G 1/2 | 69 | 54,5 | 46 | 3 | 3 | 5,5 | 50 | 20 | 6,4 | 10 | 13 | 13 | 7 |
...G 3/4 | 69 | 54,5 | 46 | 3 | 3 | 5,5 | 50 | 20 | 6,4 | 10 | 13 | 13 | 7 |
...A1 | T7 | U | V | W | W1 | |||||||
...G 1/2 | 8,5 | 24 | 18 | 262,5 | 67 | |||||||
...G 3/4 | 8,5 | 24 | 18 | 262,5 | 67 |
