產品詳情
? G 1/4 - G 3/8 ? 過濾器氣孔直徑: 5 μm ? 鎖定式 ? 用于掛鎖 ? 帶有壓力表 ? 適合ATEX
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 加油速度為每分鐘1000升 [滴/分鐘]: 1-2 |
| ■ | 根據 ISO 8573-4 標準的最大出口剩余油含量: 10 mg/m3 |
接口 | Qn | 工作壓力 最小/最大 | 清除冷凝物 | 重量 | 注 | 物料號 | |
[l/min] | [bar] | [kg] | |||||
 | G 1/4 | 1400 | 1,5 / 16 | 半自動，失壓開啟 | 0,78 | 1); 3) | R412006318 |
G 1/4 | 1400 | 1,5 / 16 | 半自動，失壓開啟 | 0,78 | 2) | R412006324 | |
G 1/4 | 1400 | 1,5 / 16 | 全自動，無壓打開 | 0,825 | 1); 3) | R412006319 | |
G 1/4 | 1400 | 1,5 / 16 | 全自動，無壓打開 | 0,825 | 2) | R412006325 | |
G 1/4 | 1400 | 0 / 16 | 全自動，無壓關閉 | 0,825 | 1); 3) | R412006320 | |
G 1/4 | 1400 | 0 / 16 | 全自動，無壓關閉 | 0,825 | 2) | R412006326 | |
G 3/8 | 1600 | 1,5 / 16 | 半自動，失壓開啟 | 0,78 | 1); 3) | R412006327 | |
G 3/8 | 1600 | 1,5 / 16 | 半自動，失壓開啟 | 0,78 | 2) | R412006333 | |
G 3/8 | 1600 | 1,5 / 16 | 全自動，無壓打開 | 0,825 | 1); 3) | R412006328 | |
G 3/8 | 1600 | 1,5 / 16 | 全自動，無壓打開 | 0,825 | 2) | R412006334 | |
G 3/8 | 1600 | 0 / 16 | 全自動，無壓關閉 | 0,825 | 1); 3) | R412006329 | |
G 3/8 | 1600 | 0 / 16 | 全自動，無壓關閉 | 0,825 | 2) | R412006335 |
1) 氣杯: 聚碳酸酯 2) 氣杯: 壓鑄鋅 3) 防護罩: 聚酰胺 額定流量 Qn（p1=6.3 bar、Δp = 1 bar） |

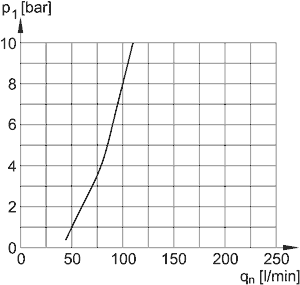

| 潤滑作用邊界 | |
 | |
| p1 = 運行壓力 Qn = 最小額定流量 | |

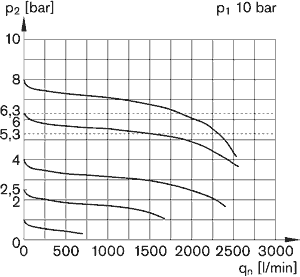

| 流量特性(p2: 0,5 - 8 bar) | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |

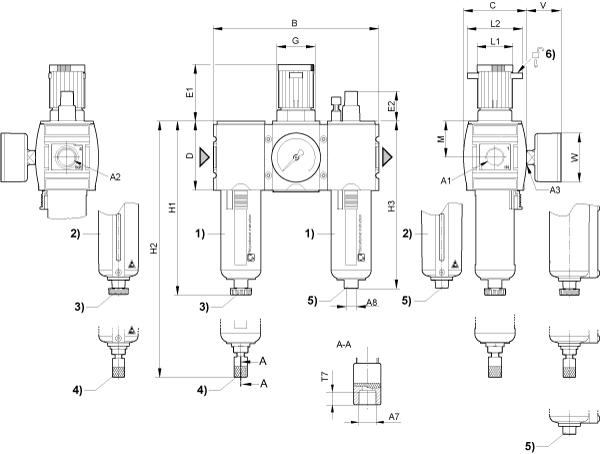

| 規格 | |
 | |
| A1 = 輸入端 A2 = 輸出端 A3 = 壓力表接口 | |
| 1) 帶檢視窗的塑料容器和防護筐 | |
| 2) 金屬杯集水帶顯示 | |
| 3) 半自動清除冷凝液 | |
| 4) 全自動冷凝物排放閥 | |
| 5) 半自動注油的接口 6) 掛鎖的固定方法；卡箍的最大直徑為 8 | |
A1 | A2 | A3 | A7 | A8 | B | C | D | E1 | E2 | G | H1 | H2 |
G 1/4 | G 1/4 | G 1/4 | G 1/8 | G 1/8 | 156 | 59 | 65 | 57,9 | 29,5 | M36x1,5 | 163,5 | 180,5 |
G 3/8 | G 3/8 | G 1/4 | G 1/8 | G 1/8 | 156 | 59 | 65 | 57,9 | 29,5 | M36x1,5 | 163,5 | 180,5 |
...A1 | H3 | M | L1 | L2 | T7 | V | W | |||||
...G 1/4 | 157 | 34 | 34 | 54 | 8,5 | 37 | 50 | |||||
...G 3/8 | 157 | 34 | 34 | 54 | 8,5 | 37 | 50 |
