產品詳情
? G 3/4 - G 1 ? 過濾器氣孔直徑: 40 μm ? 帶有壓力表
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 加油速度為每分鐘1000升 [滴/分鐘]: 1-2 |
| ■ | 根據 ISO 8573-4 標準的最大出口剩余油含量: 10 mg/m3 |
接口 | 清除冷凝物 | 重量 | 注 | 物料號 | |
[kg] | |||||
 | G 3/4 | 半自動，失壓開啟 | 3,83 | 1) | 0821300871 |
G 3/4 | 半自動，失壓開啟 | 3,93 | 1); 3) | 0821300872 | |
G 3/4 | 半自動，失壓開啟 | 4,13 | 2) | 0821300873 | |
G 3/4 | 全自動，無壓打開 | 3,86 | 1) | 0821300874 | |
G 3/4 | 全自動，無壓打開 | 3,96 | 1); 3) | 0821300875 | |
G 3/4 | 全自動，無壓打開 | 4,16 | 2) | 0821300876 | |
G 1 | 半自動，失壓開啟 | 3,83 | 1) | 0821300877 | |
G 1 | 半自動，失壓開啟 | 3,93 | 1); 3) | 0821300878 | |
G 1 | 半自動，失壓開啟 | 4,13 | 2) | 0821300879 | |
G 1 | 全自動，無壓打開 | 3,86 | 1) | 0821300880 | |
G 1 | 全自動，無壓打開 | 3,96 | 1); 3) | 0821300881 | |
G 1 | 全自動，無壓打開 | 4,16 | 2) | 0821300882 |
二次壓力為 6 bar 、Δp = 1 bar 時的額定流量 Qn 金屬材質的保護籃，可以用來裝備所有的聚碳酸脂容器。 1) 氣杯: 聚碳酸酯 2) 氣杯: 壓鑄鋅 3) 防護罩: 鋼 |

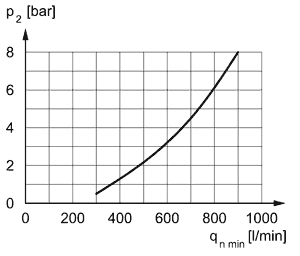

| 最小流量曲線（油霧器正常工作所必需的流量） | |
 | |
| p2 = 二級壓力; qvmin. = 最小額定流量 | |

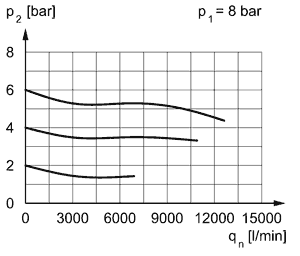

| 流量特性 | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |

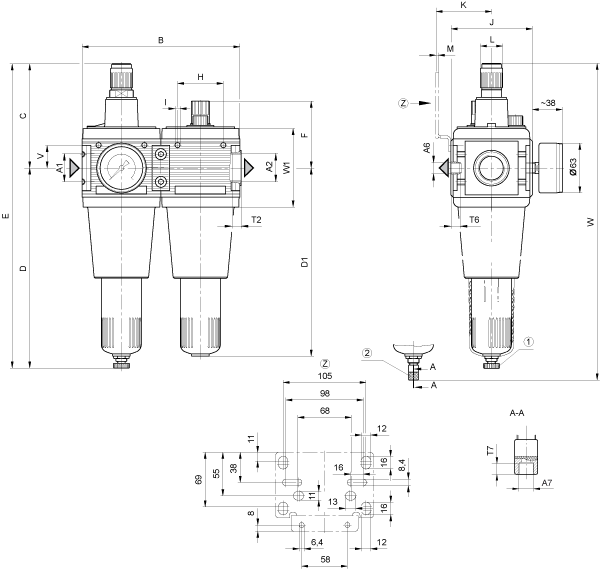

| 規格 | |
 | |
| 1) 冷凝液的半自動清除 2) 冷凝液的半自動清除 | |
A1 | A2 | A6 | A7 | B | C | D | D1 | E | F | H | I | J | K |
G 3/4 | G 3/4 | G 1/4 | G 1/8 | 200 | 132 | 253 | 236 | 385 | 84 | 58 | M6 | 103 | 70,5 |
G 1 | G 1 | G 1/4 | G 1/8 | 200 | 132 | 253 | 236 | 385 | 84 | 58 | M6 | 103 | 70,5 |
...A1 | L | M | T2 | T6 | T7 | V | W | W1 | ||||
...G 3/4 | 28 | 3 | 18 | 7 | 8,5 | 29 | 403 | 101,5 | ||||
...G 1 | 28 | 3 | 18 | 7 | 8,5 | 29 | 403 | 101,5 |
