產品詳情
? G 1/4 ? Qn=2000 l/min ? 操作: 機械式
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 二級排放：> 300 l/min，當壓力為 6 bar 時 |
| ■ | 精度：< 0.005 bar |
| ■ | 在 P1 = 8 bar 時的自通風耗用量（受限）。通過 G 1/4 接口的排氣和自通風耗用量可能向下。 |
| ■ | 建議的初級過濾: 0,3 μm |
接口 | Qn | 調節范圍 最小/最大 | 重量 | 物料號 | |
[l/min] | [bar] | [kg] | |||
 | G 1/4 | 2000 | 0,1 - 8 | 0,24 | R412010840 |
二級壓力為6,3 bar且Δp = 1 bar時的額定流量 通過固定角鋼（請單獨訂購）和配電板螺母固定 配電板的螺母不包含在供貨范圍之內 |

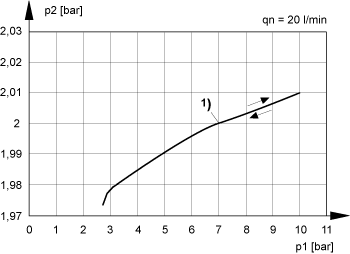

| 壓力特性曲線 | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |
| 1) = 開始點 | |

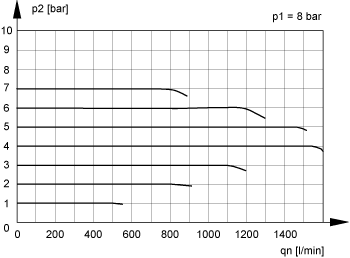

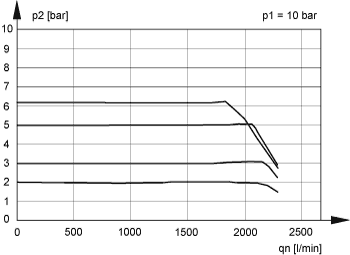

| 流量特性 | |
 |  |
| p1 = 運行壓力p2 = 二級壓力qn = 額定流量 | p1 = 運行壓力p2 = 二級壓力qn = 額定流量 |

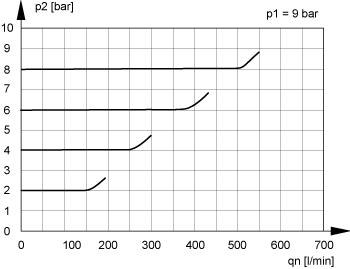

| 排氣特性 | |
 | |
| p2 = 二級壓力 qn = 額定流量 | |

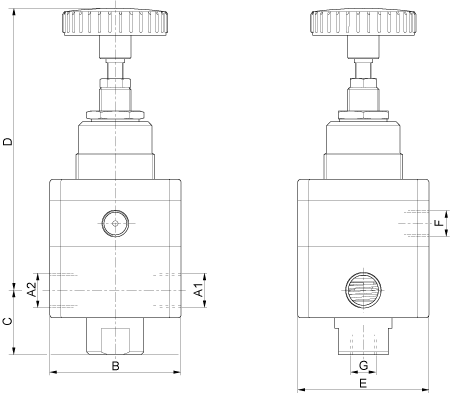

| 規格 |
 |
A1 | A2 | B | C | D | E | F | G | H | |||||
G 1/4 | G 1/4 | 50 | 25 | 106 | 50 | G 1/8 | G 1/8 | G 1/8 |
