? G 1/4 - G 1/2
技術備注 | |
■ | 壓力露點必須至少低于環境和介質溫度15 °C,并且允許 的最高溫度為 3 °C。 |
■ | 建議的初級過濾: 0,01 μm |
■ | 最大出口剩余油含量: 0,005 mg/m3 |
接口 | Qn | 重量 | 注 | 物料號 | |
[l/min] | [kg] | ||||
![]() | G 1/4 | 170 | 0,42 | Fig. 1 | R432034655 |
G 1/2 | 680 | 1,65 | Fig. 2 | R432034662 |
額定流量Qn(6.3 bar、Δp = 0.2 bar) |

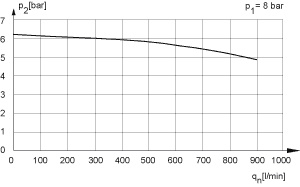

流量特性, Fig. 1 | |
![]() | |
p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 |

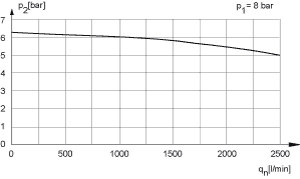

流量特性, Fig. 2 | |
![]() | |
p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 |

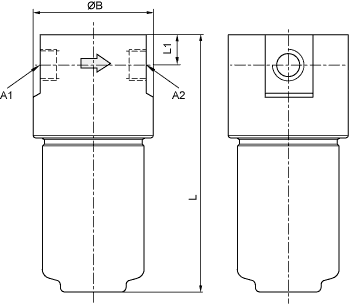

尺寸按mm | |
![]() | |
A1 = 輸入端 A2 = 輸出端 |
物料號 | A1 | A2 | L | L1 | ?B | ||||||
R432034655 | G 1/4 | G 1/4 | 121,9 | 10,2 | 40,6 | ||||||
R432034662 | G 1/2 | G 1/2 | 152,4 | 17,5 | 63,5 |
