產品詳情
? G 1/4 - G 1/2 ? 過濾器氣孔直徑: 5 μm
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 根據ISO 8573-1的輸出端壓縮的固體臟物: 等級 6 |
接口 | Qn | 重量 | 注 | 物料號 | |
[l/min] | [kg] | ||||
 | G 1/4 | 170 | 0,65 | Fig. 1 | R432034652 |
G 1/2 | 2000 | 2,57 | Fig. 2 | R432034659 |
額定流量 Qn（p1=6.3 bar、Δp = 1 bar） |

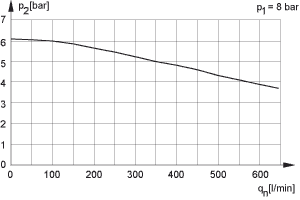

| 流量特性, Fig. 1 | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |

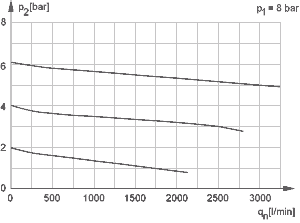

| 流量特性, Fig. 2 | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |

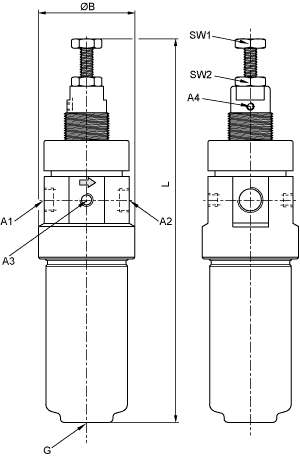

| 尺寸按mm, Fig. 1 | |
 | |
| A1 = 輸入端 A2 = 輸出端 | |
| A3 = 壓力表接口 | |
| A4 = 二級排放 | |
| G = 清除冷凝物 | |
A1 | A2 | A3 | A4 | L *) | ?B | G | SW1 | SW2 | ||||
G 1/4 | G 1/4 | G 1/8 | M5 | 170 | 40,6 | G1/8 | 10 | 10 |

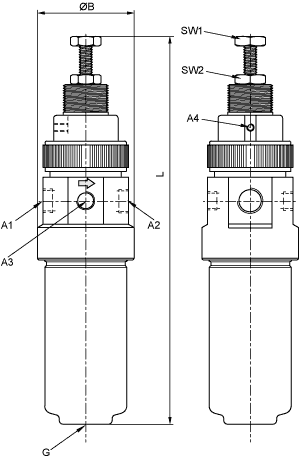

| 尺寸按mm, Fig. 2 | |
 | |
| A1 = 輸入端 A2 = 輸出端 | |
| A3 = 壓力表接口 | |
| A4 = 二級排放 | |
| G = 清除冷凝物 | |
A1 | A2 | A3 | A4 | L *) | ?B | G | SW1 | SW2 | ||||
G 1/2 | G 1/2 | G 1/8 | M5 | 252 | 63,5 | G1/8 | 13 | 13 |
