? G 1/4 - G 1/2 ? 過濾器氣孔直徑: 5 μm
技術備注 | |
■ | 壓力露點必須至少低于環境和介質溫度15 °C,并且允許 的最高溫度為 3 °C。 |
■ | 根據 ISO 8573-4 標準的最大出口剩余油含量: 10 mg/m3 |
■ | 根據ISO 8573-1的輸出端壓縮的固體臟物: 等級 6 |
接口 | Qn | 重量 | 注 | 物料號 | |
[l/min] | [kg] | ||||
![]() | G 1/4 | 850 | 0,51 | Fig. 1 | R432034653 |
G 1/2 | 3800 | 2,01 | Fig. 2 | R432034660 |
額定流量 Qn(p1=6.3 bar、Δp = 1 bar) |

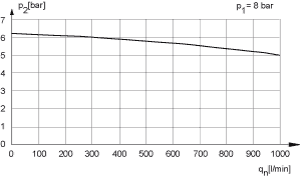

流量特性, Fig. 1 | |
![]() | |
p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 |

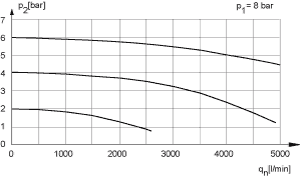

流量特性, Fig. 2 | |
![]() | |
p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 |
尺寸按mm | |
![]() | |
A1 = 輸入端 A2 = 輸出端 | |
A3 = 冷凝物排出 |
物料號 | A1 | A2 | A3 | L | L1 | ?B | |||||
R432034653 | G 1/4 | G 1/4 | G 1/8 | 139,7 | 10,2 | 40,6 | |||||
R432034660 | G 1/2 | G 1/2 | G 1/8 | 198,1 | 17,5 | 63,5 |
