產品詳情
? F = 1,5 - 35 N ? 外部直徑: 6,3 - 30 mm ? 外螺紋
| 技術備注 | |
| ■ | 可適用于平滑或者易受損的表面。 |
壓縮空氣連接尺寸 | 外部直徑 | 鎖緊力*) | 容積 | 在物體上的最小曲率 Rmin | 重量 | 供貨數量 | 物料號 | |
[mm] | [N] | [cm3] | [mm] | [kg] | [件] | |||
 | M5 | 6,3 | 1,5 | 0,017 | 5 | 0,002 | 1 | 2732060000 |
M5 | 10 | 4 | 0,065 | 9 | 0,003 | 2732100000 | ||
M5 | 16 | 8 | 0,33 | 12 | 0,004 | 2732160000 | ||
G 1/8 | 20 | 21,5 | 0,5 | 13 | 0,005 | 2732200000 | ||
G 1/8 | 25 | 26 | 1,1 | 18 | 0,007 | 2732250000 | ||
G 1/8 | 30 | 35 | 0,562 | 55 | 0,01 | 2732300000 |
*) 理論值，真空度60%，不帶安全系數 |
| 在物體上的最小曲率 Rmin |
 |
| 規格 |
 |

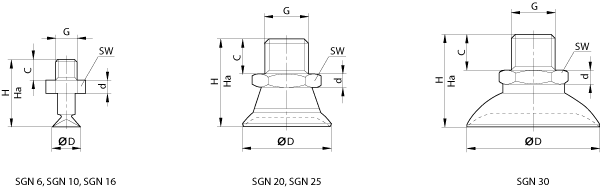

物料號 | ?D | G | H | Ha*) | C | d | SW | ||||
2732060000 | 6,3 | M5 | 15 | 13,5 | 4,5 | 3 | 8 | ||||
2732100000 | 10 | M5 | 20 | 18 | 4,5 | 3 | 8 | ||||
2732160000 | 16 | M5 | 21 | 17 | 4,5 | 3 | 8 | ||||
2732200000 | 20 | G 1/8 | 19,5 | 17,5 | 8 | 3 | 14 | ||||
2732250000 | 25 | G 1/8 | 20 | 17,5 | 8 | 3 | 14 | ||||
2732300000 | 30 | G 1/8 | 20,5 | 18 | 8 | 3 | 14 |
