? F = 0,42 - 1 N ? 可插入的
技術備注 | |
■ | 可適用于狹長、平坦和輕微拱起的表面。 |
鎖緊力*) | 容積 | 在物體上的最小曲率 Rmin | 重量 | 供貨數量 | 物料號 | |
[N] | [cm3] | [mm] | [kg] | [件] | ||
![]() | 0,42 | 0,004 | 1 | 0,001 | 5 | 1820455109 |
1 | 0,019 | 3 | 1820455110 |
*) 理論值,真空度60%,不帶安全系數 |
在物體上的最小曲率 Rmin |
![]() |

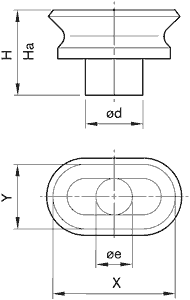

規格 |
![]() |
物料號 | X | Y | ? e | ? d | Ha*) | H | |||||
1820455109 | 4,2 | 2,2 | 1,2 | 2,2 | 2,5 | 3 | |||||
1820455110 | 7 | 3,5 | 1,5 | 3,5 | 3,7 | 4,5 |
