產品詳情
? F = 0,95 - 570 N ? 外部直徑: 10,4 - 150 mm ? 內螺紋
| 技術備注 | |
| ■ | 可適用于凹凸不平的、易受損的表面以及打滑、乃至略微粗糙的表面。 |
壓縮空氣連接尺寸 | 外部直徑 | 鎖緊力*) | 分離力 | 容積 | 在物體上的最小曲率 Rmin | 重量 | 供貨數量 | 物料號 | |
[mm] | [N] | [N] | [cm3] | [mm] | [kg] | [件] | |||
 | G 1/8 | 10,4 | 0,95 | 3,8 | 0,23 | 10 | 0,005 | 2 | 1820415032 |
G 1/8 | 15,6 | 2,3 | 6,7 | 0,75 | 20 | 0,006 | 2 | 1820415036 | |
G 1/8 | 20 | 5,7 | 15,2 | 1,4 | 25 | 0,006 | 1 | 1820415040 | |
G 1/4 | 30 | 13,6 | 39,6 | 4,75 | 40 | 0,016 | 1 | 1820415044 | |
G 1/4 | 38 | 22,8 | 64,5 | 9,25 | 60 | 0,019 | 1 | 1820415048 | |
G 1/4 | 50 | 51,3 | 95 | 26,25 | 75 | 0,027 | 1 | 1820415052 | |
G 1/4 | 74 | 137,4 | 218 | 76 | 70 | 0,071 | 1 | 1820415056 | |
G 1/2 | 111 | 280 | 570 | 330 | 85 | 0,425 | 1 | 2734110000 | |
G 1/2 | 150 | 570 | 1000 | 800 | 250 | 0,91 | 1 | 2734150000 |
*) 理論值，真空度60%，不帶安全系數 |
| 在物體上的最小曲率 Rmin |
 |
| 規格 |
 |

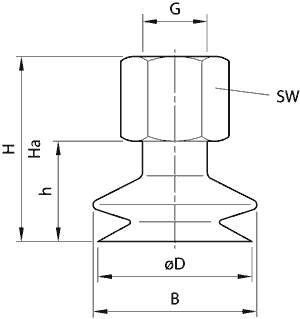

物料號 | ?D | G | Ha*) | H | h | B | SW | ||||
1820415032 | 10,4 | G 1/8 | 24 | 28 | 16 | 12 | 14 | ||||
1820415036 | 15,6 | G 1/8 | 24 | 31 | 19 | 17 | 14 | ||||
1820415040 | 20 | G 1/8 | 25 | 31 | 19 | 24 | 14 | ||||
1820415044 | 30 | G 1/4 | 33 | 42 | 27 | 36 | 17 | ||||
1820415048 | 38 | G 1/4 | 33 | 43 | 28 | 46 | 17 | ||||
1820415052 | 50 | G 1/4 | 37 | 49 | 34 | 59 | 17 | ||||
1820415056 | 74 | G 1/4 | 48 | 62 | 47 | 83 | 21 | ||||
2734110000 | 111 | G 1/2 | 40,5 | 69,5 | 58 | 122 | – | ||||
2734150000 | 150 | G 1/2 | 52 | 89,5 | 77 | 167 | – |
