? F = 2,5 - 46 N ? ? 20 - 100 mm
直徑 | 上升力為 5 bar 時 | 空氣消耗量為為 5 巴時 | 氣動接口 | 重量 | 物料號 | |
[mm] | [N] | [l/min] | [kg] | |||
![]() | 20 | 2,5 | 96 | M5 | 0,013 | R412010372 |
30 | 4 | 100 | M5 | 0,031 | R412010373 | |
40 | 6,5 | 100 | G 1/8 | 0,0525 | R412010374 | |
60 | 13 | 150 | G 1/8 | 0,1195 | R412010375 | |
100 | 46 | 228 | G 1/8 | 0,3 | R412010640 |

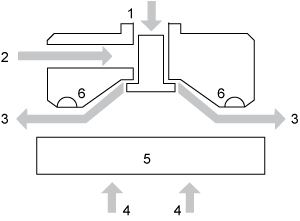

功能原理 | |
![]() | |
1)壓縮空氣接口 2)可選擇的壓縮空氣接口 3)氣流 4)上升力 5)目標 6)止擋 |
沖程力 F 取決于運行壓力 P | |
![]() | ![]() |
![]() | ![]() |
![]() |
與運行壓力 p相關的空氣消耗量 Q | |
![]() | ![]() |
![]() | ![]() |
![]() |

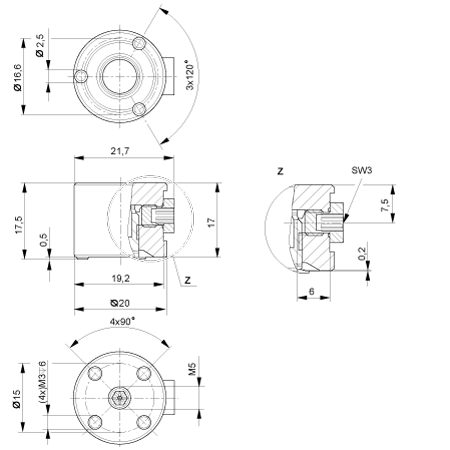

規格, ? 20 |
![]() |

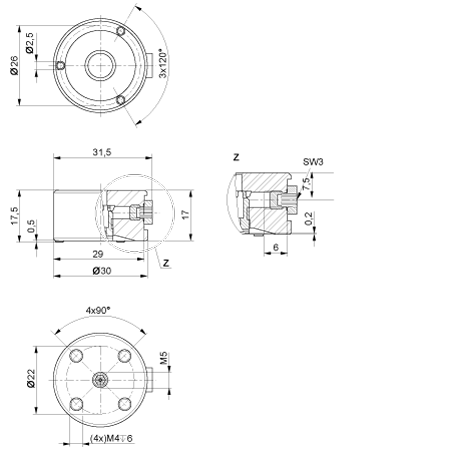

規格, ? 30 |
![]() |

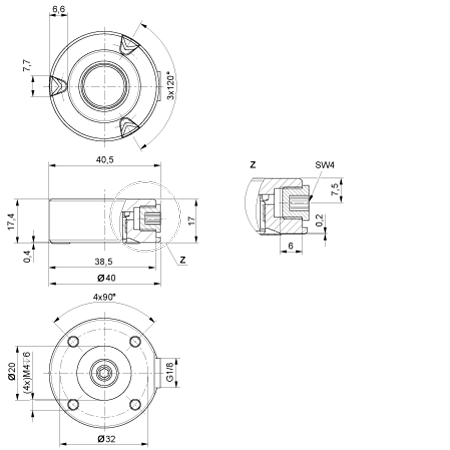

規格, ? 40 |
![]() |

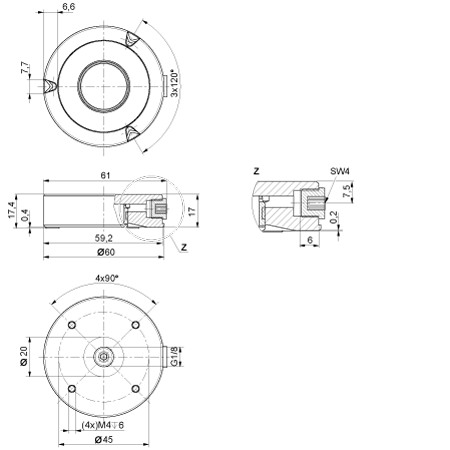

規格, ? 60 |
![]() |

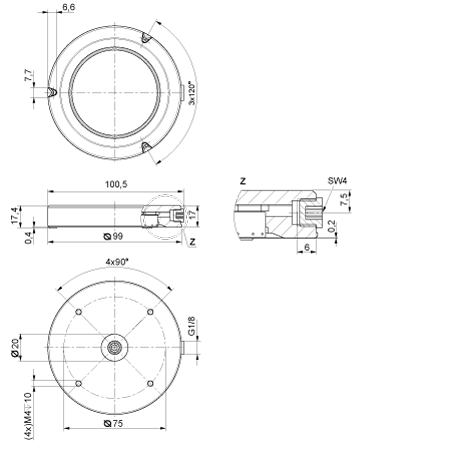

規格, ? 100 |
![]() |
