? Qn = 300 - 680 l/min ? 可旋緊
接口1 | 接口2 | 接口12 | Qn 1 → 2 | 重量 | 圖片 | 物料號 | |
[l/min] | [kg] | ||||||
![]() | G 1/8 | G 1/8 | G 1/8 | 300 | 0,059 | Fig. 1, Fig. 2 | 0821003050 |
G 1/4 | G 1/4 | G 1/4 | 680 | 0,105 | - | 0821003051 |
6 bar、Δp = 1 bar 時的額定流量 Qn |

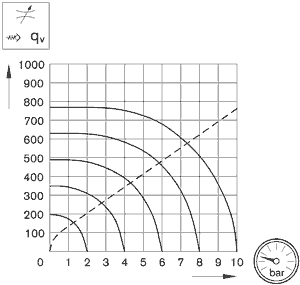

流量曲線, Fig. 1 | Fig. 2 |
![]() | ![]() |

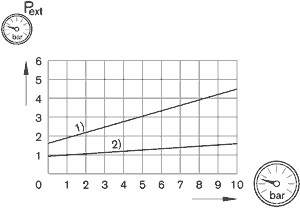

qv = 流量 | pext = 控制壓力1) 打開 2) 關閉 |

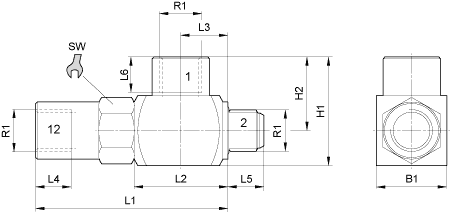

規格 |
![]() |
物料號 | R1 | L1 | L2 | L3 | L4 | L5 | L6 | H1 | H2 | B1 | SW |
0821003050 | G 1/8 | 50,5 | 25,4 | 12,7 | 8 | 7,5 | 8 | 24,5 | 16 | 17 | 15 |
0821003051 | G 1/4 | 59,6 | 29 | 14,5 | 12 | 11,4 | 12 | 34 | 23 | 22 | 18 |
