產品詳情
? Qn = 80 - 800 l/min ? 管式連接 ? 壓縮空氣 接口 人口: M5 - G 1/4 ? 壓縮空氣 接口 出口: M5 - G 1/4
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
壓縮空氣連接尺寸 | Qn | 重量 | 圖片 | 注 | 物料號 | ||
輸入 | 輸出 | ||||||
[l/min] | [kg] | ||||||
 | M5 | M5 | 80 | 0,011 | Fig. 1 | 1); 3) | 0821001004 |
G 1/8 | G 1/8 | 300 | 0,038 | Fig. 2 | 2); 4) | 0821001003 | |
G 1/4 | G 1/4 | 800 | 0,1 | Fig. 2 | 2); 4) | 0821001002 | |
1) 材料：外殼: 聚酰胺 2) 材料：外殼: 鋁材 3) 材料 螺紋管套: 黃銅 4) 材料 螺紋管套: 鋁材 6 bar、Δp = 1 bar 時的額定流量 Qn |

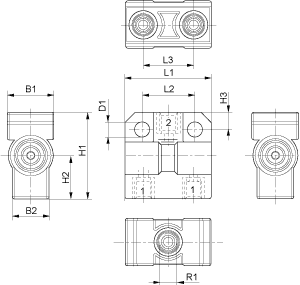

| Fig. 1 |
 |
物料號 | R1 | B1 | B2 | D1 | H1 | H2 | H3 | L1 | L2 | L3 | * | 重量 kg |
0821001004 | M5 | 14 | 11 | 4,3 | 26 | 13 | 5 | 26 | 16 | 15 | 5 | 0,011 |
| Fig. 2 |
 |
物料號 | R1 | B1 | D1 | H1 | H2 | H3 | L1 | L2 | * | 重量 kg | |
0821001003 | G 1/8 | 16 | 4,3 | 25 | 21 | 8,5 | 40 | 25 | 8 | 0,038 | |
0821001002 | G 1/4 | 25 | 5,5 | 32 | 26 | 9,5 | 55 | 38 | 12 | 0,1 |
