? Qn = 85 l/min ? 節流方向: 1 → 2 ? 供氣節流裝置 ? 帶鎖緊螺母的快接插頭 - 外螺紋
接口1 | 接口2 | 截流孔通徑 ? | Qn 1 → 2 | 重量 | 物料號 | |
[mm] | [l/min] | [kg] | ||||
![]() | ? 3x0,6 | M5 | 1,5 | 85 | 0,01 | 0821200175 |
? 4x1 | 0821200176 |
接口1 = 管內徑x壁厚 6 bar、Δp = 1 bar 時的額定流量 Qn |
規格 | |
![]() | |
1) 用于進口節流帶ID標志的閥體 2) 塑料密封件 |

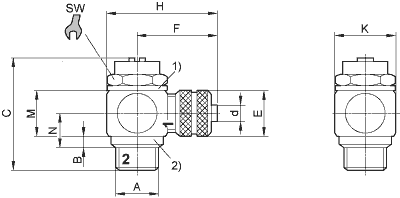

物料號 | 接口 G | A | d | B | C | E | F | H | K | M | N | SW |
0821200175 | ? 3x0,6 | M5 | 3 | 3,5 | 22,5 | 9 | 17 | 22 | 10 | 11 | 6,5 | 8 |
0821200176 | ? 4x1 | M5 | 4 | 3,5 | 22,5 | 9 | 17 | 22 | 10 | 11 | 6,5 | 8 |
...物料號 | 重量 kg | ||||||||||
... 0821200175 | 0,01 | ||||||||||
... 0821200176 | 0,01 |
