產品詳情
? Qn= 150 - 250 l/min ? 管式連接 ? 壓縮空氣 接口 出口: 1/8-27 NPTF
操作元件 | 壓縮空氣連接尺寸 | Qn 1 → 2 | Qn 2 → 3 | 重量 | 圖片 | 注 | 物料號 | |||
輸入 | 輸出 | 排氣 | ||||||||
[l/min] | [l/min] | [kg] | ||||||||
 | 安裝板安裝 | 1/8 NPT | 1/8-27 NPTF | 1/8 NPT | 250 | 150 | 0,09 | Fig. 6 | 1); 2) | R450055453 |
1) 操控按鈕請單獨訂購 2) 不能與帶棘爪蘑菇形按鈕和編號為R412012741旋轉開關組合使用 6 bar、Δp = 1 bar 時的額定流量 Qn |
| 操作力 | |
 | |
| F = 操控力 | |
| PB = 運行壓力 | |

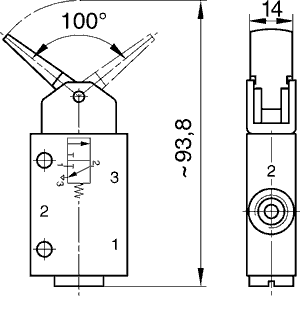

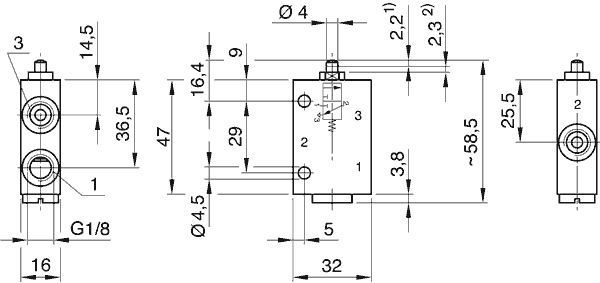

| 規格, Fig. 1, 閥體 | |
 | |
| 1) 控制行程 2) 過量行程 | |
| 基礎閥尺寸應用于所有驅動方式 | |

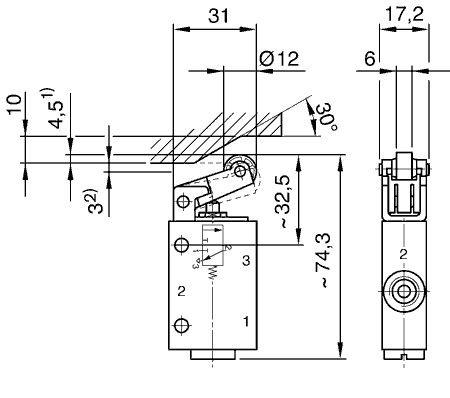

| 規格, Fig. 2 | |
 | |
| 1) 控制行程 2) 過量行程 | |

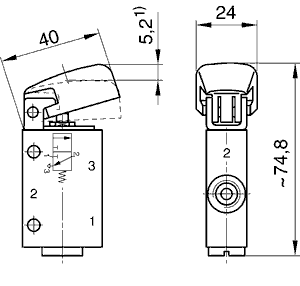

| 規格, Fig. 3 | |
 | |
| 1) 控制行程 2) 過量行程 | |

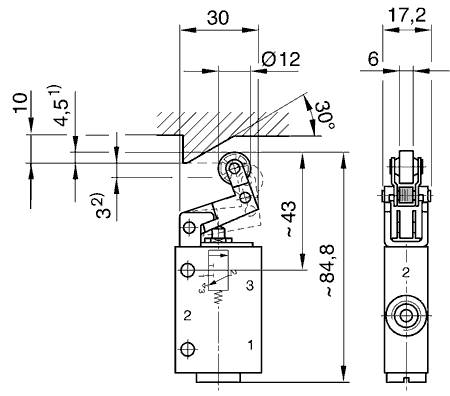

| 規格, Fig. 4 | |
 | |
| 1) 控制行程 | |
| 規格, Fig. 5 |
 |

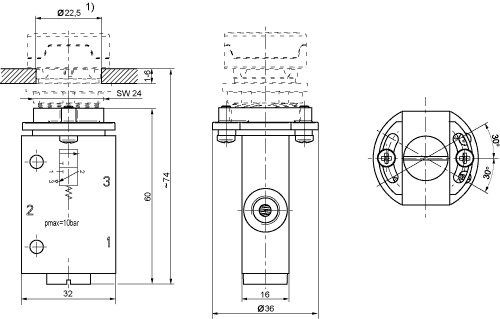

| 規格, Fig. 6 | |
 | |
| 1) 前面板的截口 | |
| 規格, 前面板的截口 | |
 | |
| 1) 與蘑菇形按鈕（R412012738, R412012739, R412012740）之間的最小距離為41mm。 | |
