產品詳情
| 操作元件 | 壓縮空氣連接尺寸 | Qn | 材料：操作單元 | 重量 | 圖片 | 物料號 | ||
| 輸入 | 輸出 | |||||||
| [l/min] | [kg] | |||||||
 | 沖桿 | G 1/8 | G 1/8 | 350 | 黃銅 | 0,065 | Fig. 1 | 0820404020 |
 | 滾輪 | G 1/8 | G 1/8 | 350 | 聚甲醛 | 0,075 | Fig. 2 | 0820404021 |
 | 滾子杠桿，單向 | G 1/8 | G 1/8 | 350 | 聚甲醛; 聚酰胺 | 0,075 | Fig. 3 | 0820404022 |
 | 按鈕 | G 1/8 | G 1/8 | 350 | 聚酰胺 | 0,075 | Fig. 4 | 0820404023 |
 | 杠桿 | G 1/8 | G 1/8 | 350 | 聚酰胺 | 0,065 | Fig. 5 | 0820404024 |
6 bar、Δp = 1 bar 時的額定流量 Qn |

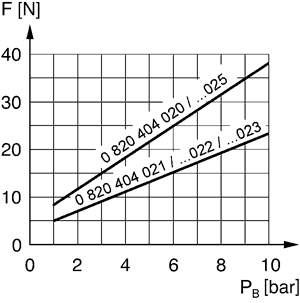

| 操作力 | |
 | |
| F = 操控力 | |
| PB = 運行壓力 | |

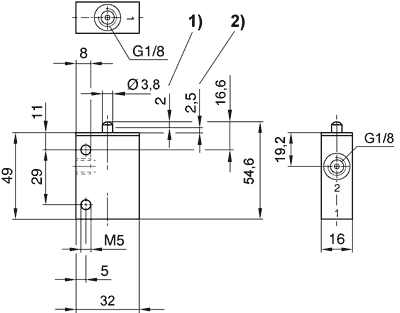

| 規格, Fig. 1 | |
 | |
| 1) 控制行程 2) 過量行程 | |
| 基礎閥尺寸應用于所有驅動方式 | |
| 規格, Fig. 2 | |
 | |
| 1) 控制行程 2) 過量行程 | |

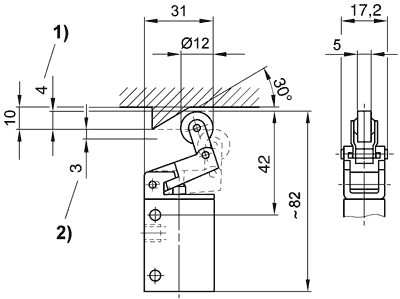

| 規格, Fig. 3 | |
 | |
| 1) 控制行程 2) 過量行程 | |
| 規格, Fig. 4 | |
 | |
| 1) 控制行程 | |
| 規格, Fig. 5 | |
 | |
| 操作力矩： 6 Ncm | |
