產品詳情
? Qn = 1060 l/min ? 預控閥的寬度: 30 mm ? 底板連接 ? 壓縮空氣 接口 出口: 按照標準DIN ISO 5599 Gr. 1制造的底板 ? 可以組裝成塊 ? 手動控制裝置: 按鈕式, 沒有 ? 單線圈
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 如果閥門未操作，傳感器通過傳感器接口的引腳 4 發送一個信號。 |
| ■ | 如果閥門已操作，傳感器不通過傳感器接口的引腳 4 發送信號。 |
| ■ | 為使控制系統的性能級別 (PL) 達到 PL = e，依照 ISO 13849 可將帶定位檢測的閥門投入至 3 和 4 類型中使用。 |
| ■ | 單個帶定位檢測的閥門沒有安全組件且沒有全套的安全解決方案。它僅僅有助于提高控制系統的診斷覆蓋率 (DC)。 |
| ■ | 使用者在使用更高類型 (3 到 4) 時須考慮 DIN EN ISO 13849-1:2008-12 的其他要求 (例如 CCF, DC, PLr, 軟件, 系統錯誤)。 |
額定電壓 | 電壓容許誤差 | 功率 消耗 |
DC | DC | DC |
W | ||
24 V | -10% / +10% | 4,4 |
24 V | -10% / +10% | 4,5 |
HHB | 壓縮空氣連接尺寸 | 額定電壓 | 功率 消耗 | 流量值 | 物料號 | ||||
輸出 | 排氣 | 控制接口 | 先導排氣 | DC | 24 V DC | Qn | |||
[W] | [l/min] | ||||||||
 |  | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | - | - | 1060 | R422002522 |
 | | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 24 V | 4,4 | 1060 | R422002521 |
4,5 | R422102676 | ||||||||
4,4 | R422102678 | ||||||||
 | - | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | - | - | 1060 | R422002645 |
 | | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | - | - | 1060 | R422002578 |
 | | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 24 V | 4,4 | 1060 | R422002577 |
4,5 | R422102677 | ||||||||
4,4 | R422102679 | ||||||||
 | - | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | 按照標準DIN ISO 5599 Gr. 1制造的底板 | - | - | 1060 | R422002646 |
...物料號 | 工作壓力范圍 | 控制壓力-最小/最大 | 重量 | 圖片 | 注 |
... | |||||
... | [bar] | [bar] | [kg] | ||
... R422002522 | 3 / 10 | 3 / 10 | 0,315 | Fig. 1 | 1); 3); 4) |
... R422002521 | 3 / 10 | 3 / 10 | 0,41 | Fig. 1 | 1); 4) |
... R422102676 | Fig. 2 | 1); 5) | |||
... R422102678 | Fig. 1 | 1); 4); 6) | |||
... R422002645 | 3 / 10 | 3 / 10 | 0,315 | Fig. 1 | 1); 3); 4) |
... R422002578 | -0,9 / 10 | 3 / 10 | 0,315 | Fig. 1 | 2); 3); 4) |
... R422002577 | -0,9 / 10 | 3 / 10 | 0,41 | Fig. 1 | 2); 4) |
... R422102677 | Fig. 2 | 2); 5) | |||
... R422102679 | Fig. 1 | 2); 4); 6) | |||
... R422002646 | -0,9 / 10 | 3 / 10 | 0,315 | Fig. 1 | 2); 3); 4) |
1) 先導: 內部 2) 先導: 外部的 3) 不帶線圈的基閥 4) 電子連接: 多芯插頭, ISO 4400, A型 5) 電子連接: 多芯插頭, M12 6) 認證: UL (Underwriters Laboratories) UL 認證僅涉及線閥，不涉及閥。 6 bar、Δp = 1 bar 時的額定流量 Qn |

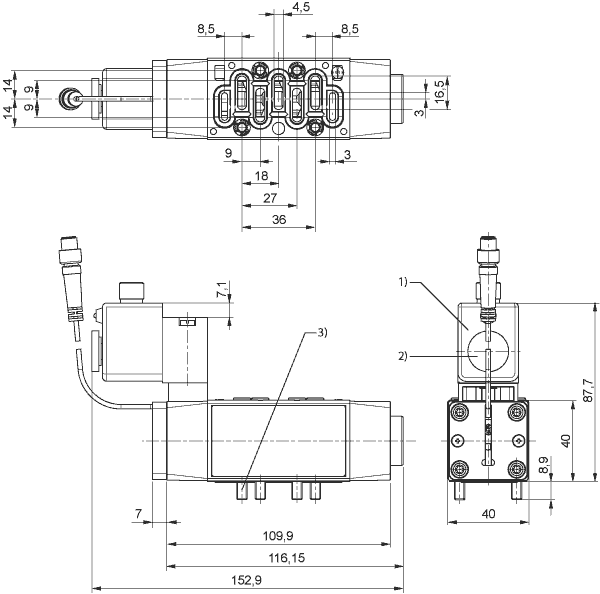

| 規格, Fig. 1 | |
 | |
| 1) 可調節線圈 5 x 45° | |
| 2) 緊固螺母擰緊力矩：0.6 + 0.2 Nm | |
| 3) 固定螺栓的起始力矩：2,2 ± 0,2 Nm | |
| 規格, Fig. 2 | |
 | |
| 1) 可調節線圈 5 x 45° | |
| 2) 緊固螺母擰緊力矩：0.6 + 0.2 Nm | |
| 3) 固定螺栓的起始力矩：2,2 ± 0,2 Nm | |
| 插腳分配 | |
 | |
| 引腳設置：1 = (+)、3 = (-)、4 =（OUT) | |
