產品詳情
? 單線圈 ? Qn = 4800 l/min ? 底板連接 ? 預控閥的寬度: 16 mm ? 壓縮空氣 接口 出口: 按照標準ISO 5599-1制造的接地板 ? 電子連接: 多芯插頭, M12, 4-針 ? 手動控制裝置: 按鈕式, 鎖定式 ? 單線圈
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
額定電壓 | 電壓容許誤差 | 功率 消耗 |
DC | DC | DC |
W | ||
24 V | -10% / +10% | 0,35 |
HHB | 額定電壓 | 流量導數 | Qn | 工作壓力范圍 | 控制壓力-最小/最大 | 重量 | 注 | 物料號 | |
DC | C | ||||||||
[l/(s*bar)] | [l/min] | [bar] | [bar] | [kg] | |||||
 |  | 24 V | 18,9 | 4800 | 2,8 / 10 | 2,8 / 10 | 0,9 | 1) | 5813110720 |
 | | 24 V | 18,9 | 4800 | 2,8 / 10 | 2,8 / 10 | 0,9 | 1); 3) | 5813111720 |
 |  | 24 V | 18,9 | 4800 | 2,8 / 10 | 2,8 / 10 | 0,9 | 1) | 5813110710 |
 | | 24 V | 18,9 | 4800 | 2,8 / 10 | 2,8 / 10 | 0,9 | 1); 3) | 5813111710 |
 | | 24 V | 18,9 | 4800 | -0,95 / 10 | 2,8 / 10 | 0,9 | 2) | 5813112720 |
 | | 24 V | 18,9 | 4800 | -0,95 / 10 | 2,8 / 10 | 0,9 | 2); 3) | 5813113720 |
 | | 24 V | 18,9 | 4800 | -0,95 / 10 | 2,8 / 10 | 0,9 | 2) | 5813112710 |
 | | 24 V | 18,9 | 4800 | -0,95 / 10 | 2,8 / 10 | 0,9 | 2); 3) | 5813113710 |
手動控制機構 = 手動控制機構 1) 先導: 內部 2) 先導: 外部的 3) 帶節流設備 接口12處必須和大氣壓相通 6 bar、Δp = 1 bar 時的額定流量 Qn |

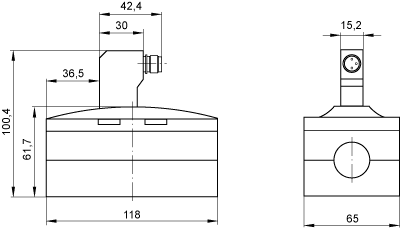

| 規格 |
 |
 | |
| M12-接線圖 連接處1: 未使用 連接處2: 24 V DC/線圈12 連接處3: 0 V 連接處4: 24 V DC/線圈14 連接處5: 未使用 | |
