產品詳情
? 標準: ISO 5599-1 ? 尺寸: ISO 1 - ISO 4 ? 壓縮空氣 接口 出口: G 1/8 - G 1/2
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
尺寸 | 壓縮空氣連接尺寸 | 重量 | 物料號 | |||
輸入 | 輸出 | 排氣 | 控制接口 | |||
[1] | [2 / 4] | [3 / 5] | [14] | [kg] | ||
ISO 1 | G 1/8 | G 1/8 | G 1/8 | G 1/8 | 0,11 | 5801700000 |
? 6 | ? 6 | ? 6 | ? 4 | 0,13 | 5801800000 | |
ISO 2 | G 1/4 | G 1/4 | G 1/4 | G 1/8 | 0,19 | 5802700000 |
ISO 3 | G 3/8 | G 3/8 | G 3/8 | G 1/8 | 0,39 | 5803700000 |
ISO 4 | G 1/2 | G 1/2 | G 1/2 | G 1/8 | 0,63 | 5804700000 |

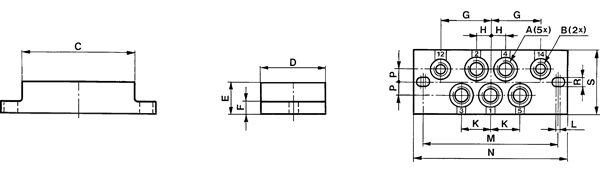

| 規格 |
 |
物料號 | A *) | B *) | C | D | E | F | G | H | K | L | M | |
5801700000 | ISO 1 | G1/8 | G1/8 | 70 | 40 | 20 | 8 | 26,5 | 9 | 18 | 2 | 84 |
5801800000 | ISO 1 | ? 6 | ? 4 | 70 | 40 | 20 | 8 | 26,5 | 9 | 18 | 2 | 84 |
5802700000 | ISO 2 | G1/4 | G1/8 | 86 | 52 | 22 | 8 | 34 | 12 | 24 | 2 | 102 |
5803700000 | ISO 3 | G3/8 | G1/8 | 118 | 65 | 32 | 10 | 45 | 16 | 32 | 2 | 138 |
5804700000 | ISO 4 | G1/2 | G1/8 | 142 | 76 | 37 | 10 | 55,5 | 20 | 40 | 2 | 175 |
...物料號 | N | P | R | S | 重量 kg | ||||||
... 5801700000 | 96 | 8 | 5,4 | 40 | 0,11 | ||||||
... 5801800000 | 96 | 8 | 5,4 | 40 | 0,13 | ||||||
... 5802700000 | 115 | 10 | 6,4 | 52 | 0,19 | ||||||
... 5803700000 | 153 | 11 | 8,4 | 65 | 0,39 | ||||||
... 5804700000 | 190 | 13 | 8,4 | 76 | 0,63 |
