產品詳情
? Qn 最大值. = 400 l/min ? 多針 ? 電子連接: D-Sub型插頭， 25針，側面 / D-Sub型插頭，44針，側面
| 技術備注 | |
| ■ | 不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！ |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 各部件的技術參數詳見下文。 |
| ■ | 接口2和4只能以水平安裝或垂直安裝的方式訂購。兩者結合體可在供貨后進行個性化配置。 |
| ■ | 只可選擇目錄中的塑料插件（聚酰胺）用于插塞式連接。 |
| ■ | 雙側操縱閥受控線圈中的供電必須保持垂直，以避免不希望的自動轉換過程。 |
| 可配置產品 | |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 規格 | |
 | |

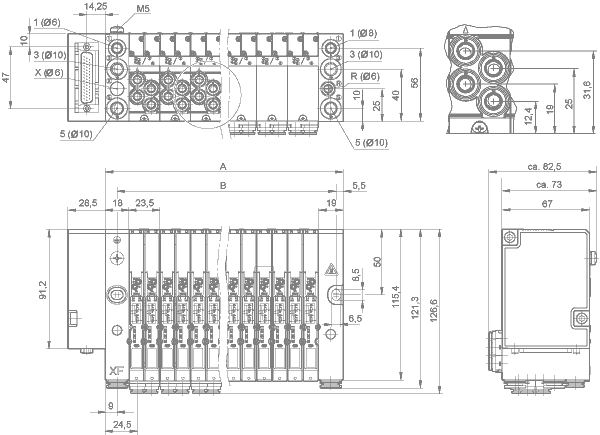

| 1 = 快插接口 ? 8 mm 或 快插接口 3/8'' （英寸） 2 和 4 = 快插接口 ? 6 mm 或 螺紋接口 M7（英寸） 3 和 5 = 快插接口 ? 10 mm 或 快插接口 3/8'' （英寸） R = 集中排氣口， 快插接口 ? 6 mm 或 快插接口 1/4'' （英寸） X = 外部先導控制， 快插接口 ? 6 mm 或 快插接口 1/4'' （英寸）， 內部先導控制時，堵住接口 X | |
| 這僅是一個配置例子，實際供貨產品可能與圖片有所不同 | |
n | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
A | 60,6 | 84,2 | 107,8 | 131,4 | 155 | 178,6 | 202,2 | 225,8 | 249,4 | 273 | 296,6 | 320,2 | 343,8 | 367,4 |
B | 46,1 | 69,7 | 93,3 | 116,9 | 140,5 | 164,1 | 187,7 | 211,3 | 234,9 | 258,5 | 282,1 | 305,7 | 329,3 | 352,9 |
...n | 15 | 16 | |||||||||||
...A | 391 | 414,6 | |||||||||||
...B | 376,5 | 400,1 |
| 多針插頭 (25-針), 電纜標識按DIN47100標準 | |
 |  |
| 插座 (母頭) | 插頭 (公頭) |
| 插腳 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 顏色 | 白色 | 棕色 | 綠色 | 黃色 | 灰色 | 粉色 | 藍色 | 紅色 | 黑色 | 紫色 | 灰色/粉色 | 紅色/藍色 | 白色/綠色 |
| 插腳 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 顏色 | 棕色/綠色 | 白色/黃色 | 黃色/棕色 | 白色/灰色 | 灰色/棕色 | 白色/粉色 | 粉色/棕色 | 白色/藍色 | 棕色/藍色 | 白色/紅色 | 棕色/紅色 | 白色/黑色 |
| 多針插頭 (44-針), 電纜標識按DIN47100標準 | |
 |  |
| 插座 (母頭) | 插頭 (公頭) |
| 插腳 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| 顏色 | 白色 | 棕色 | 綠色 | 黃色 | 灰色 | 粉色 | 藍色 | 紅色 | 黑色 | 紫色 | 灰色/粉色 | 紅色/藍色 | 白色/綠色 |
| 插腳 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| 顏色 | 棕色/綠色 | 白色/黃色 | 黃色/棕色 | 白色/灰色 | 灰色/棕色 | 白色/粉色 | 粉色/棕色 | 白色/藍色 | 棕色/藍色 | 白色/紅色 | 棕色/紅色 | 白色/黑色 |
| 插腳 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 |
| 顏色 | 棕色/黑色 | 灰色/綠色 | 黃色/灰色 | 粉色/綠色 | 黃色/玫瑰紅 | 綠色/藍色 | 黃色/藍色 | 綠色/紅色 | 黃色/紅色 | 綠色/黑色 | 黃色/黑色 | 灰色/藍色 |
| 插腳 | 38 | 39 | 40 | 41 | 42 | 43 | 44 |
| 顏色 | 玫瑰紅/藍色 | 灰色/紅色 | 玫瑰紅/紅色 | 灰色/黑色 | 玫瑰紅/黑色 | 藍色/黑色 | 紅色/黑色 |
