產品詳情
? 測試塊MS01-PA，變體 I ，帶2x 3/2-換向電磁閥 ? 底板 聚酰胺(尼龍)，增強型玻璃纖維 ? 需連接清潔壓縮空氣
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 壓力調節器已被預調至3 bar。 |
| ■ | 可以用來擴展控制閥門。 |
結構 | 輸入端 1 | 排氣 R1 | 輸出 4 | 控制空氣排氣 R2 | 可確定檢測距離 最小/最大 | 長度 | 重量 | 物料號 |
[mm] | [mm] | [kg] | ||||||
1x | G 1/4 | G 1/8 | ?6x1 | G 1/8 | 0,01 / 0,3 | 88 | 1,57 | 3354418750 |
2x | G 1/4 | G 1/8 | ?6x1 | G 1/8 | 0,01 / 0,3 | 115 | 1,982 | 3354418740 |
3x | G 1/4 | G 1/8 | ?6x1 | G 1/8 | 0,01 / 0,3 | 142 | 2,394 | 3354418730 |
4x | G 1/4 | G 1/8 | ?6x1 | G 1/8 | 0,01 / 0,3 | 169 | 2,806 | 3354418720 |
5x | G 1/4 | G 1/8 | ?6x1 | G 1/8 | 0,01 / 0,3 | 196 | 3,218 | 3354418710 |
6x | G 1/4 | G 1/8 | ?6x1 | G 1/8 | 0,01 / 0,3 | 223 | 3,63 | 3354418700 |
7x | G 1/4 | G 1/8 | ?6x1 | G 1/8 | 0,01 / 0,3 | 250 | 4,042 | R412011208 |
8x | G 1/4 | G 1/8 | ?6x1 | G 1/8 | 0,01 / 0,3 | 277 | 4,454 | R412011209 |
氣動接口: 符合 ISO 228-1 標準 探測距離涉及每個檢測模塊的檢測位置，并受使用條件影響。詳細信息請參見操作說明書。 |
| 規格 | |
 | |
| 1) 進氣壓力 | |
| 4) 接口4 (噴管) | |
| R1) 排氣測試模塊 /阻隔空氣接口 (最大 1 bar) R2)控制空氣排氣 | |
| M)用于壓力表塑料管? 6x1 的插接口 | |

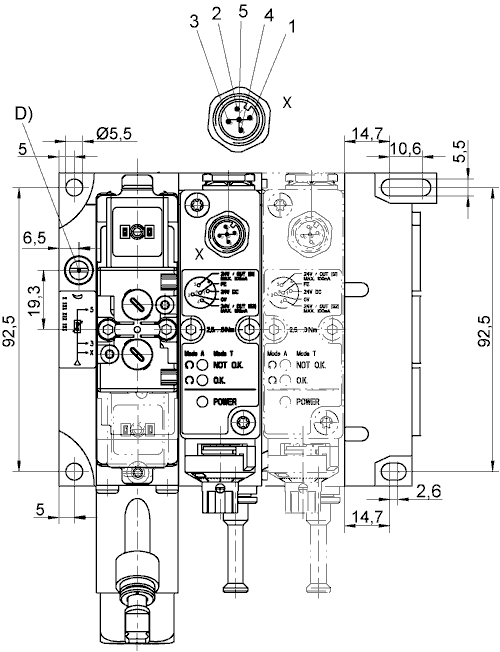

| L = 長度 | |
 | |
| D =節流器(自由吹氣) | |
| M12 觸點布線: 觸點1： 24 V DC 觸點2： 輸出信號24 V DC, S1 (運行壓力)，最大100 mA 觸點3： 0 V 觸點4： 輸出信號 24 V DC, S2 (檢測)，最大100 mA 觸點5： FE | |

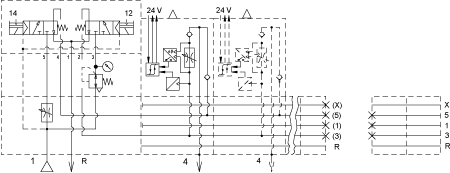

| 回路圖 | |
 | |
| 閥門一側 14: 自由吹氣, 接口 4: 噴嘴接口 | |
| 閥門一側 12: 檢驗空氣 接口 R: 排氣(R1和 R2 參見尺寸) | |
