產品詳情
? 帶電纜 ? 多芯插頭, M8x1, 4-針 ? 帶位移測量傳感器，測量范圍為 107 - 1007 mm
| 技術備注 | |
| ■ | PRA 氣缸系列的支架包含在供貨范圍內。對于 ITS 氣缸系列請單獨訂購合適的支架。 |
| ■ | FSR：Full Scale Range，最大測量范圍 |
連接方式型 | 電纜長度 | 測量范圍 最大值. | 全長 傳感器 A | 包括傳感器夾持器組的數量 | 物料號 |
[m] | [mm] | [mm] | |||
模擬量 | 0,3 | 107 | 109 | 2 | R412010880 |
143 | 145 | 2 | R412010881 | ||
179 | 181 | 2 | R412010882 | ||
215 | 217 | 2 | R412010883 | ||
251 | 253 | 2 | R412010884 | ||
287 | 289 | 3 | R412010885 | ||
323 | 325 | 3 | R412010886 | ||
359 | 361 | 3 | R412010887 | ||
395 | 397 | 3 | R412010888 | ||
431 | 433 | 3 | R412010889 | ||
467 | 469 | 4 | R412010890 | ||
503 | 505 | 4 | R412010891 | ||
539 | 541 | 4 | R412010892 | ||
575 | 577 | 4 | R412010893 | ||
611 | 613 | 4 | R412010894 | ||
647 | 649 | 4 | R412010895 | ||
683 | 685 | 5 | R412010896 | ||
719 | 721 | 5 | R412010897 | ||
755 | 757 | 5 | R412010898 | ||
791 | 793 | 5 | R412010899 | ||
827 | 829 | 6 | R412010900 | ||
863 | 865 | 6 | R412010901 | ||
899 | 901 | 6 | R412010902 | ||
935 | 937 | 6 | R412010903 | ||
971 | 973 | 6 | R412010904 | ||
1007 | 1009 | 6 | R412010905 |
界面、閉合處: 多芯插頭, M8x1, 4-針 短路保護 / 反極性保護 / 過載保護 |

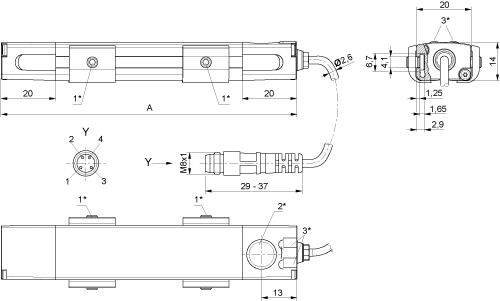

| 規格 | |
 | |
| 1* = 螺紋銷釘 M3x11 2* = 示教按鍵區域 3* = LED 燈 | |
| A = 傳感器長度 | |
| 引腳設置：1 = (+), 2 = (OUT 1) 3 = (GND), 4 = (OUT 2), EN 60947-5-7 | |
| LED 1：黃色 = 測量范圍，紅色 = 故障 | |
| LED 2：綠色 = 電壓信號，藍色 = 電流信號 | |
