產品詳情
? ?32 - 125 mm ? 保持：彈簧力不可調, 釋放：壓縮空氣
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 注意： 制動單元不可用于以下應用： - 用于動態固定 |
| ■ | 提示： 在給制動裝置排氣前應關注驅動氣缸活塞上的力平衡。其它與安全相關的提示參見操作說明書。制動裝置可按DIN EN ISO 13849-1規定的最大性能水平c/標準1使用在控制系統中（“實踐證明是可靠的零部件”）。當按更高的性能水平進行使用時，需要根據DIN EN ISO 13849-1規定，采取其它控制技術措施。 其它信息參見操作說明書。 |
| ■ | 固定單元可作為單個部件或預裝入氣缸中使用 |
| ■ | 請求開關循環次數 (B10 基于 ISO 19973)。 |
活塞- ? | 適當?shù)幕钊麠U直徑 | 活塞桿延長裝置 | 壓縮空氣連接尺寸 | 靜態保持力 | 所需的流量 Qn | 重量 | 物料號 | |
[mm] | [mm] | [mm] | [N] | [l/min] | [kg] | |||
 | 32 | 12 | 125 | G 1/8 | 760 | 40 | 0,8 | 5230996402 |
40 | 16 | 125 | G 1/8 | 1200 | 50 | 1 | 5231996402 | |
50 | 20 | 145 | G 1/8 | 1900 | 90 | 1,8 | 5232996402 | |
63 | 20 | 165 | G 1/8 | 3000 | 150 | 2,8 | 5233996402 | |
80 | 25 | 185 | G 1/8 | 5000 | 300 | 5,5 | 5234996402 | |
100 | 25 | 220 | G 1/8 | 8000 | 450 | 9,5 | 5235996402 | |
125 | 32 | 220 | G 1/4 | 12000 | 700 | 13,8 | 5236996402 |
0 bar 時的保持力 供貨范圍：帶每 4 個法蘭螺母、墊圈和拉桿的 LU6 |

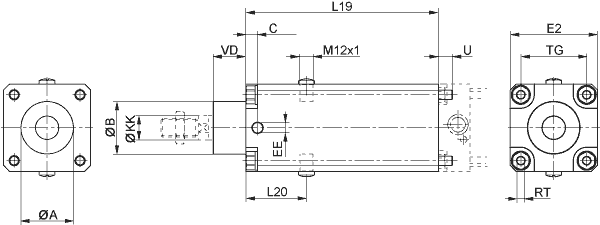

| 規格 |
 |
活塞- ? | ?A | ?B d11 | C | EE | E2 | L19 | L20 | ?KK e8-h9 | TG | RT | U | VD |
32 | 30,5 | 30 | 9 | G1/8 | 48 | 125 | 44 | 12 | 32,5 | M6 | 10 | 19 |
40 | 35,5 | 35 | 9 | G1/8 | 53 | 125 | 44 | 16 | 38 | M6 | 10 | 21 |
50 | 40,5 | 40 | 9 | G1/8 | 63 | 145 | 49 | 20 | 46,5 | M8 | 11 | 28 |
63 | 45,5 | 45 | 10 | G1/8 | 75 | 165 | 52 | 20 | 56,5 | M8 | 11 | 28 |
80 | 45,5 | 45 | 11 | G1/8 | 98 | 185 | 61,5 | 25 | 72 | M10 | 16 | 34 |
100 | 55,5 | 55 | 13 | G1/8 | 118 | 220 | 68 | 25 | 89 | M10 | 16 | 37 |
125 | 60,5 | 60 | 13 | G1/4 | 142 | 220 | 75 | 32 | 110 | M12 | 16 | 45 |
