產品詳情
? 行程: 26 - 100 mm
| 技術備注 | |
| ■ | 確保通過末端擋塊遵守最小高度 H 以及最大高度 H。 |
| ■ | 運行高度 ≥ Hmax 時使用：只能在與 AVENTICS 協商后 |
| ■ | 有關震動隔離器的信息參見“技術信息” |
| ■ | 只允許在壓力下移動或推動波紋膜盒式氣缸，因為否則會損壞膜盒。 |
| ■ | 固定力降低，當溫度超過: 70 °C |
壓縮空氣連接尺寸 G | 最大有效行程 | 頂蓋直-徑 | 最小徑向安裝空間 | 工作壓力范圍 | 材料 卡箍 | 重量 | 物料號 | |
[mm] | [mm] | [mm] | [kg] | |||||
 | G 1/8 | 26 | 34 | 70 | 0 - 8 | 鋁材 | 0,07 | 2719060300 |
G 1/8 | 37 | 61 | 100 | 0 - 8 | 鋼 | 0,28 | 1909041000 | |
G 1/8 | 62 | 61 | 100 | 0 - 8 | 鋼 | 0,3 | 2999300100 | |
G 3/8 | 100 | 76,5 | 100 | 0,9 - 8 | 鋼 | 0,4 | 0822419120 | |
G 3/8 | 95 | 86,5 | 115 | 0,9 - 8 | 鋼 | 0,5 | 0822419121 | |
G 3/8 | 85 | 106,5 | 140 | 0,9 - 8 | 鋼 | 0,65 | 0822419122 | |
G 3/8 | 85 | 126,5 | 170 | 0,9 - 8 | 鋼 | 0,7 | 0822419123 | |
G 3/8 | 90 | 147,9 | 190 | 0,9 - 8 | 鋼 | 1 | 0822419124 |
...物料號 | 力，最小-最大 | 圖片 | 注 |
... | [kN] | ||
... 2719060300 | 0,62 - 1,07 | Fig. 1 | - |
... 1909041000 | 1,84 - 2,25 | Fig. 3 | - |
... 2999300100 | 1,61 - 2,3 | Fig. 3 | - |
... 0822419120 | 1,71 - 1,7 | Fig. 2 | 1) |
... 0822419121 | 2,41 - 2,46 | Fig. 2 | 1) |
... 0822419122 | 4,26 - 4,22 | Fig. 2 | 1) |
... 0822419123 | 5,22 - 5,83 | Fig. 2 | 1) |
... 0822419124 | 7,54 - 8,23 | Fig. 2 | 1) |
1) 供貨包括固定螺母M30x1.5 |

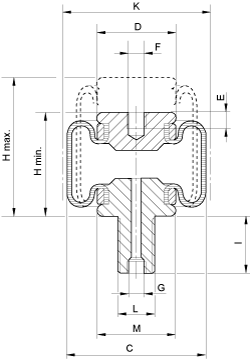

| Fig. 1 |
 |
物料號 | 壓縮空氣連接尺寸 G | H min. [mm] | H max. [mm] | C [mm] | D [mm] | E [mm] | F | I [mm] | L | ? M [mm] | K [mm] |
2719060300 | G 1/8 | 30 | 56 | 60 | 34 | 7 | M8 | 25 | M16 | 34 | 70 |
...物料號 | 最小回復力(回彈力) [N] | |||||||||
... 2719060300 | 22 |

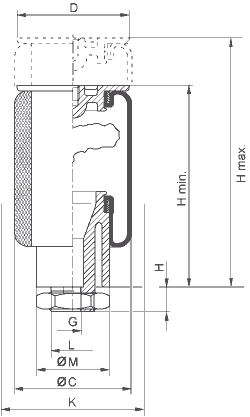

| Fig. 2 |
 |
物料號 | 壓縮空氣連接尺寸 G | H min. [mm] | H max. [mm] | C [mm] | D [mm] | L | ? M [mm] | K [mm] |
0822419120 | G 3/8 | 95 | 195 | 80 | 76,5 | M30x1,5 | 50 | 100 |
0822419121 | G 3/8 | 95 | 190 | 97 | 86,5 | M30x1,5 | 60,5 | 115 |
0822419122 | G 3/8 | 95 | 180 | 123 | 106,5 | M30x1,5 | 81 | 140 |
0822419123 | G 3/8 | 95 | 180 | 151 | 126,5 | M30x1,5 | 89 | 170 |
0822419124 | G 3/8 | 95 | 185 | 173 | 147,9 | M30x1,5 | 114 | 190 |
...物料號 | 最小回復力(回彈力) [N] | |||||||||
... 0822419120 | 350 | |||||||||
... 0822419121 | 450 | |||||||||
... 0822419122 | 700 | |||||||||
... 0822419123 | 900 | |||||||||
... 0822419124 | 1300 |

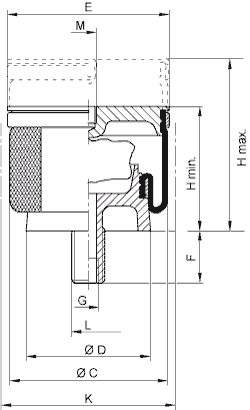

| Fig. 3 |
 |
物料號 | 壓縮空氣連接尺寸 G | H min. [mm] | H max. [mm] | C [mm] | D [mm] | L | ? E [mm] | M | F [mm] | K [mm] |
1909041000 | G 1/8 | 38 | 75 | 88 | 61 | M16 | 76 | M8 | 25 | 100 |
2999300100 | G 1/8 | 38 | 100 | 88 | 61 | M16 | 76 | M8 | 25 | 100 |
...物料號 | 最小回復力(回彈力) [N] | |||||||||
... 1909041000 | 150 | |||||||||
... 2999300100 | 150 |
| 壓力-行程-示意圖, 2719060300 | 壓力-行程-示意圖, 1909041000 |
 |  |
| V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 | V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 |
| 壓力-行程-示意圖, 2999300100 | 壓力-行程-示意圖, 0822419122 |
 |  |
| V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用虛線顯示波紋管式氣缸的力，活塞下方另外帶 15 mm 的圓柱形延伸部分。這一延伸部分不可使用！若不帶延伸部分，波紋管在高度小于約 55 mm 時會觸到位于下部的固定零件——這可能導致氣囊上的磨損加劇，因此應該避免。不帶延伸部分運行時的最小壓力為 3 bar。 | V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 |
| 壓力-行程-示意圖, 0822419123 | 壓力-行程-示意圖, 0822419124 |
 |  |
| V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 | V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 |
| 壓力-行程-示意圖, 0822419121 | 壓力-行程-示意圖, 0822419120 |
 |  |
| V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 | V = 體積H = 高度H* = 震動隔離器的推薦運行高度H** = 只能與 AVENTICS 協商后才可使用 |
