產品詳情
? 具有氣缸系列PRA ? ? 32 - 125 mm ? 雙作用式 ? 走進或走出 ? 帶磁性活塞 ? 緩沖: 氣動 ? ATEX 中可選 ? 對于閥系列：CD07、CD12、TC08、TC15、740
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 閥門的技術參數和材料參見氣缸-閥門單元的技術參數和連接閥門目錄頁的配置一覽表。 |
| ■ | 用于CD07系列和740系列的ATEX認證氣缸閥門單元可以在網絡配置器中生成。 |
| ■ | 歐盟 ATEX 防爆認證標記： 只適用于機械零部件：II 2G2D c IIB T4 IP65 T135 °C X 適用于電氣零部件：II 3G3D c IIB T4 IP65 T135 °C X 對于通過歐盟 ATEX 防爆認證的氣缸，不適用上述溫度范圍，而適用：-10 °C ≤ Ta ≤ 50 °C 對于帶有 5/3 換向閥的 CD07 系列適用溫度范圍是 0 °C ≤ Ta ≤ 50 °C！ |
| ■ | 提示： 對于帶有 5/4 換向閥的 740 系列的材料編號 5727515302 和 5727565302，最小工作壓力必須保持在 3 巴！ |
| 可配置產品 | |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 32 | 40 | 50 | 63 | 80 | |
| 活塞力 | 伸出 | [N] | 435 | 660 | 1035 | 1765 | 2855 |
| 縮回 | [N] | 505 | 790 | 1235 | 1960 | 3165 | |
| 緩沖長度 | [mm] | 11,5 | 15 | 17 | 16,5 | 19,5 | |
| 重量 | 0 mm行程 | [kg] | 0,7 | 0,89 | 1,3 | 1,68 | 2,9 |
| 10mm行程 | [kg] | 0,02 | 0,03 | 0,04 | 0,05 | 0,09 | |
| 最大行程 | [mm] | 1600 | 1900 | 2100 | 2500 | 2800 | |
| 活塞- ? | [mm] | 100 | 125 | ||||
| 活塞力 | 伸出 | [N] | 4635 | 7220 | |||
| 縮回 | [N] | 4945 | 7725 | ||||
| 緩沖長度 | [mm] | 19,5 | 22 | ||||
| 重量 | 0 mm行程 | [kg] | 4,06 | 7,27 | |||
| 10mm行程 | [kg] | 0,1 | 0,15 | ||||
| 最大行程 | [mm] | 2800 | 2750 |
| 氣缸-閥門單元的技術參數 |
| 閥系列 | 氣缸 ? [mm] | 軟管接口 [mm] | 閥流量 [l/min] | 進氣壓力 [bar] | °C** | 重量* [kg] |
| 740 | 32 - 63 | ?8x1 | 700 | 1,5 / 3 - 10*** | -15 - 50 | 0,19 - 0,27 |
| 740 | 40 - 125 | ?10x1 | 950 | 1,5 / 3 - 10*** | -15 - 50 | 0,19 - 0,28 |
| TC08 | 32 - 50 | ?8x1 | 700 - 800 | 3 - 10 | -10 - 50 | 0,15 - 0,19 |
| CD07 | 32 - 63 40 - 125 | ?8x1 ?10x1 | 950 - 1200 | 3 - 10 | -20 - 50** | 0,50 - 0,58 |
| TC15 | 50 - 125 | ?10x1 | 1300 - 1500 | 3 - 10 | -10 - 50 | 0,24 - 0,29 |
| CD12 | 80 80 - 125 | ?10x1 ?14x1,5 | 3800 - 4100 | 2 / 3 - 10*** | -15 - 70 | 0,86 - 0,95 |
| *重量 ＝ 組件的重量，由閥門、螺紋套管、軟管和緊固件組成。氣缸重量參見上表。 | |
| **°C = 環境溫度和介質溫度. 帶有 5/3 換向閥 °C = 0 - 50 | |
| *** 帶有 5/2 換向閥：最小工作壓力 = 1.5 巴 或 2 巴, 帶有 5/3 換向閥：最小工作壓力 = 3 巴 |

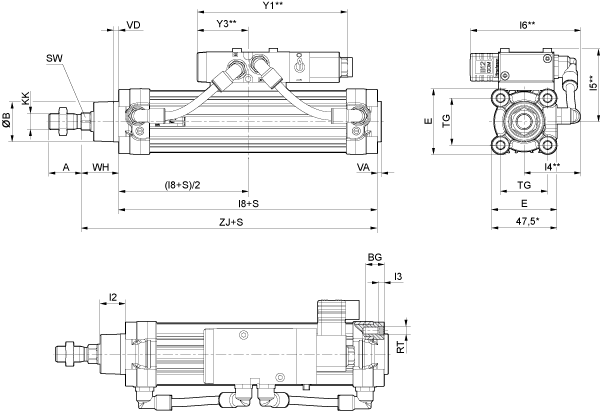

| 帶有單穩閥門的氣缸-閥單元尺寸 | |
 | |
| S = 行程 | |
| * 僅限? 32 | |
| **參照閥門尺寸 | |

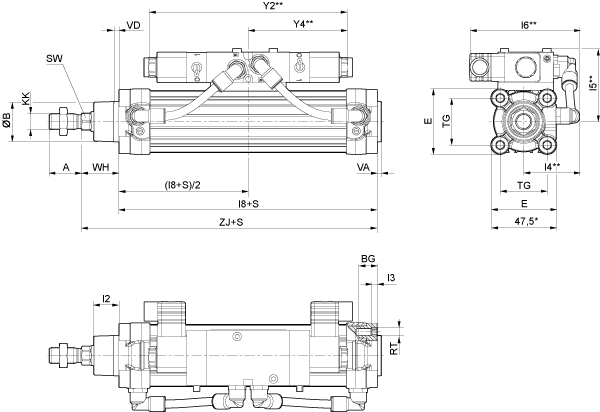

| 帶有雙電磁線圈閥門的氣缸-閥單元尺寸 | |
 | |
| S = 行程 | |
| * 僅限? 32 | |
| **參照閥門尺寸 | |
? | A -2 | ?B d11 | BG 1) | E | KK | l2 | l3 2) | l8 | RT | S | SW |
32 | 22 | 30 | 16 | 46,5 | M10x1,25 | 16,25 | 4,5 | 94±0,4 | M6 | 40 1) / 1600 2) | 10 |
40 | 24 | 35 | 16 | 53 | M12x1,25 | 18,25 | 4,5 | 105±0,7 | M6 | 40 1) / 1900 2) | 13 |
50 | 32 | 40 | 16 | 65 | M16x1,5 | 25 | 4,5 | 106±0,7 | M8 | 40 1) / 2100 2) | 17 |
63 | 32 | 45 | 16 | 75 | M16x1,5 | 25 | 4,5 | 121±0,8 | M8 | 40 1) / 2500 2) | 17 |
80 | 40 | 45 | 17 | 95 | M20x1,5 | 33 | 0 | 128±0,8 | M10 | 40 1) / 2800 2) | 22 |
100 | 40 | 55 | 17 | 115 | M20x1,5 | 36 | 0 | 138±1 | M10 | 40 1) / 2800 2) | 22 |
125 | 54 | 60 | 20 | 140 | M27x2 | 45 | 0 | 160±1 | M12 | 40 1) / 2750 2) | 27 |
...? | TG | VA -1 | VD 1) | WH | ZJ | ||||||
...32 | 32,5±0,5 | 4 | 5 | 26±1,4 | 120 | ||||||
...40 | 38±0,5 | 4 | 5 | 30±1,4 | 135 | ||||||
...50 | 46,5±0,6 | 4 | 5 | 37±1,4 | 143 | ||||||
...63 | 56,5±0,7 | 4 | 5 | 37±1,8 | 158 | ||||||
...80 | 72±0,7 | 4 | 5 | 46±1,8 | 174 | ||||||
...100 | 89±0,7 | 4 | 5 | 51±1,8 | 189 | ||||||
...125 | 110±1,1 | 6 | 7 | 65±2,2 | 225 |
CD07-? | Y1 | Y2 | Y3 | Y4 | l4 | l5 | l6 | ||||
32 | 149 | 198 | 50,5 | 98,5 | 51 | 64 | 111 | ||||
40 | 149 | 198 | 50,5 | 98,5 | 53 | 68 | 113 | ||||
50 | 149 | 198 | 50,5 | 98,5 | 60 | 73 | 114 | ||||
63 | 149 | 198 | 50,5 | 98,5 | 65 | 78 | 114 | ||||
80 | 149 | 198 | 50,5 | 98,5 | 78 | 92 | 118 | ||||
100 | 149 | 198 | 50,5 | 98,5 | 87 | 99 | 118 | ||||
125 | 149 | 198 | 50,5 | 98,5 | 99 | 109 | 120 | ||||
CD12-? | Y1 | Y2 | Y3 | Y4 | l4 | l5 | l6 | ||||
80 | 237 | 317 | 72 | 164,5 | 83 | 104 | 106 | ||||
120 | 237 | 317 | 72 | 164,5 | 90 | 115 | 106 | ||||
125 | 237 | 317 | 72 | 164,5 | 102 | 125 | 107 | ||||
TC08-? | Y1 | Y2 | Y3 | Y4 | l4 | l5 | l6 | ||||
32 | 147 | 214 | 43 | 104 | 48 | 50 | 62 | ||||
40 | 147 | 214 | 43 | 104 | 51 | 54 | 62 | ||||
50 | 147 | 214 | 43 | 104 | 56 | 59 | 65 | ||||
TC15-? | Y1 | Y2 | Y3 | Y4 | l4 | l5 | l6 | ||||
50 | 167 | 234 | 54 | 113 | 57 | 64 | 82 | ||||
63 | 167 | 234 | 54 | 113 | 63 | 69 | 82 | ||||
80 | 167 | 234 | 54 | 113 | 73 | 83 | 82 | ||||
100 | 167 | 234 | 54 | 113 | 84 | 90 | 82 | ||||
125 | 167 | 234 | 54 | 113 | 97 | 100 | 82 | ||||
740-? | Y1 | Y2 | Y3 | Y4 | l4 | l5 | l6 | ||||
32 | 120 | 187 | 33,5 | 86 | 51 | 69 | 113 | ||||
40 | 120 | 187 | 33,5 | 86 | 55 | 73 | 115 | ||||
50 | 120 | 187 | 33,5 | 86 | 61 | 78 | 117 | ||||
63 | 120 | 187 | 33,5 | 86 | 67 | 83 | 117 | ||||
80 | 120 | 187 | 33,5 | 86 | 78 | 96 | 120 | ||||
100 | 120 | 187 | 33,5 | 86 | 90 | 104 | 121 | ||||
125 | 120 | 187 | 33,5 | 86 | 100 | 114 | 123 |
