產品詳情
? ?16 - 25 mm ? 雙作用式 ? 帶磁性活塞 ? 緩沖: 彈性 ? 終端位置鎖緊: 活塞桿縮回氣缸
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 安全功能：發生壓力故障時終端位置聯鎖 |
| 活塞- ? | [mm] | 2x16 | 2x20 | 2x25 | |||
| 接口 | M5 | M5 | M5 | ||||
| 縮回運動的活塞力 | [N] | 189 | 296 | 475 | |||
| 伸出運動的活塞力 | [N] | 253 | 395 | 618 | |||
| 最大速度 | [m/s] | 0,5 | 0,5 | 0,5 | |||
| 聯鎖時最大保持力 | [N] | 95 | 150 | 235 | |||
| 聯鎖中斷位置最大間隙 | [mm] | 1 | 1 | 1 | |||
| 最大緩沖能量 | [J] | 0,11 | 0,17 | 0,23 | |||
| 重量 | 10 mm行程 | [kg] | 0,24 | 0,37 | 0,64 | ||
| 10mm行程 | [kg] | 0,035 | 0,05 | 0,052 | |||
| 活塞- ? | 16 | 20 | 25 | |||
 | 行程 10 | R402000846 | R402000854 | R402000862 | ||
| 20 | R402000847 | R402000855 | R402000863 | |||
| 30 | R402000848 | R402000856 | R402000864 | |||
| 40 | R402000849 | R402000857 | R402000865 | |||
| 50 | R402000850 | R402000858 | R402000866 | |||
| 60 | R402000851 | R402000859 | R402000867 | |||
| 70 | R402000852 | R402000860 | R402000868 | |||
| 80 | R402000853 | R402000861 | R402000869 |

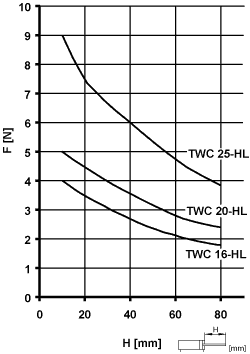

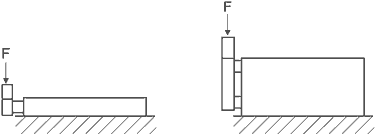

| 與行程長度有關的最大的橫向力F |
 |
| ? 16 - 25 mm |
 |

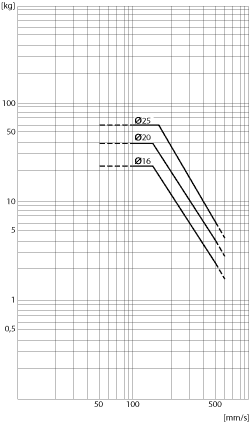

| 最大可移動質量與速度關系 |
 |
| TWC 16-HL - 25-HL |
 |
 | |

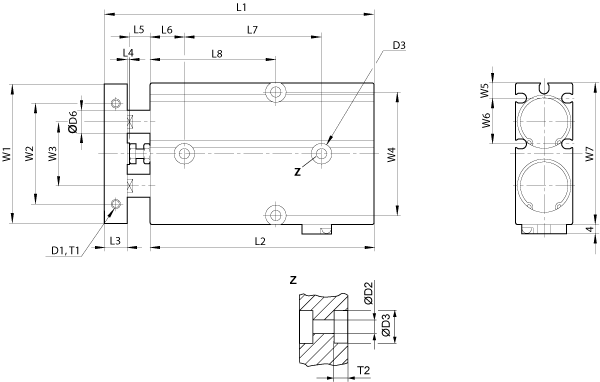

| 1) 壓縮空氣連接尺寸 | |
| T1 =螺紋深度 | |
活塞- ? | D1 | T1 | ? D2 | ? D3 | T2 | D4 | D5 | ? D6 | H1 | H3 | L1 ±0,8 1) | L2 ±0,2 S=10 2) |
16 | 2xM4 | 5 | 4,5 | 8 | 5,5 | M5 | 2xM4 | 8 | 20 | 21 | 88 | 83 |
20 | 2xM4 | 5 | 4,5 | 8 | 5,5 | M5 | 2xM4 | 10 | 24 | 25 | 98 | 88 |
25 | 2xM5 | 6 | 4,5 | 9 | 6 | M5 | 2xM4 | 12 | 29 | 30 | 101 | 92 |
...活塞- ? | L2 ±0,2 S=20 2) | L2 ±0,2 S=30 2) | L2 ±0,2 S=40 2) | L2 ±0,2 S=50 2) | L2 ±0,2 S=60 2) | L2 ±0,2 S=70 2) | L2 ±0,2 S=80 2) | L3 | L4 | L5 | L6 |
...16 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 8 | 1 | 6 | 15 |
...20 | 98 | 108 | 118 | 128 | 138 | 148 | 158 | 10 | 1 | 9 | 15 |
...25 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 10 | 1 | 8 | 15 |
...活塞- ? | L7 ±0,2 1) | L8 ±0,2 S=10 2) | L8 ±0,2 S=20 2) | L8 ±0,2 S=30 2) | L8 ±0,2 S=40 2) | L8 ±0,2 S=50 2) | L8 ±0,2 S=60 2) | L8 ±0,2 S=70 2) | L8 ±0,2 S=80 2) | L9 | L10 |
...16 | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 22 | 10 |
...20 | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 25 | 12 |
...25 | 50 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 30 | 12 |
...活塞- ? | L13 | W1 | W2 ±0,2 | W3 | W4 ±0,2 | W5 | W6 | W7 | W8 ±0,2 | ||
...16 | 13 | 53 | 34 | 24 | 47 | 5,7 | 18,5 | 54 | 47 | ||
...20 | 13 | 61 | 44 | 28 | 55 | 6,8 | 20 | 62 | 55 | ||
...25 | 10 | 72 | 56 | 34 | 66 | 8,3 | 22,5 | 73 | 66 |
