產品詳情
? 接口: M5 - G 1/8 ? 雙作用式 ? 帶磁性活塞 ? 緩沖: 彈性 ? 活塞桿: 內螺紋, 不可扭轉,帶有前板
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| 可配置產品 | |
 | 本產品可以進行配置。請使用我們的網絡配置器 或聯系就近的 AVENTICS 銷售中心。 |
| 活塞- ? | [mm] | 16 | 20 | 25 | 32 | 40 | |
| 縮回運動的活塞力 | [N] | 91 | 137 | 216 | 364 | 560 | |
| 伸出運動的活塞力 | [N] | 106 | 164 | 259 | 422 | 665 | |
| 沖撞能量 | [J] | 0,15 | 0,2 | 0,3 | 0,5 | 0,7 | |
| 重量 | 0 mm行程 | [kg] | 0,071 | 0,119 | 0,155 | 0,303 | 0,383 |
| 10mm行程 | [kg] | 0,019 | 0,026 | 0,03 | 0,05 | 0,06 | |
| 最大行程 | [mm] | 300 | 300 | 300 | 300 | 300 | |
| 活塞- ? | [mm] | 50 | 63 | 80 | 100 | ||
| 縮回運動的活塞力 | [N] | 871 | 1478 | 2397 | 3886 | ||
| 伸出運動的活塞力 | [N] | 1035 | 1647 | 2656 | 4145 | ||
| 沖撞能量 | [J] | 1 | 1,3 | 1,8 | 2,5 | ||
| 重量 | 0 mm行程 | [kg] | 0,626 | 0,907 | 1,462 | 2,641 | |
| 10mm行程 | [kg] | 0,09 | 0,107 | 0,136 | 0,188 | ||
| 最大行程 | [mm] | 300 | 300 | 500 | 500 | ||
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 16 M4 M5 8 | 20 M6 M5 10 | 25 M6 M5 10 | 32 M8 G 1/8 12 | 40 M8 G 1/8 12 | |
 | 行程 5 | R422001262 | R422001263 | R422001264 | R422001265 | R422001266 |
| 10 | R422001272 | R422001273 | R422001274 | R422001275 | R422001276 | |
| 15 | R422001282 | R422001283 | R422001284 | R422001285 | R422001286 | |
| 20 | R422001292 | R422001293 | R422001294 | R422001295 | R422001296 | |
| 25 | R422001302 | R422001303 | R422001304 | R422001305 | R422001306 | |
| 30 | R422001312 | R422001313 | R422001314 | R422001315 | R422001316 | |
| 40 | R422001322 | R422001323 | R422001324 | R422001325 | R422001326 | |
| 50 | R422001332 | R422001333 | R422001334 | R422001335 | R422001336 | |
| 60 | R422001342 | R422001343 | R422001344 | R422001345 | R422001346 | |
| 80 | - | - | - | R422001355 | R422001356 | |
| 100 | - | - | - | R422001365 | R422001366 | |
| 125 | - | - | - | R422001375 | R422001376 | |
| 150 | - | - | - | R422001385 | R422001386 | |
| 可選擇的行程長度和選配 |  | | | | | |
| 活塞- ? 活塞桿-螺紋 接口 活塞桿-? | 50 M10 G 1/8 16 | 63 M10 G 1/8 16 | 80 M12 G 1/8 20 | 100 M12 G 1/8 25 | ||
| 行程 5 | R422001267 | R422001268 | R422001269 | R422001270 | |
| 10 | R422001277 | R422001278 | R422001279 | R422001280 | ||
| 15 | R422001287 | R422001288 | R422001289 | R422001290 | ||
| 20 | R422001297 | R422001298 | R422001299 | R422001300 | ||
| 25 | R422001307 | R422001308 | R422001309 | R422001310 | ||
| 30 | R422001317 | R422001318 | R422001319 | R422001320 | ||
| 40 | R422001327 | R422001328 | R422001329 | R422001330 | ||
| 50 | R422001337 | R422001338 | R422001339 | R422001340 | ||
| 60 | R422001347 | R422001348 | R422001349 | R422001350 | ||
| 80 | R422001357 | R422001358 | R422001359 | R422001360 | ||
| 100 | R422001367 | R422001368 | R422001369 | R422001370 | ||
| 125 | R422001377 | R422001378 | R422001379 | R422001380 | ||
| 150 | R422001387 | R422001388 | R422001389 | R422001390 | ||
| 可選擇的行程長度和選配 | | | | |

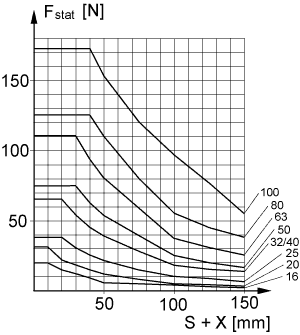

| 最大允許側面力, 靜態 | |
 |  |
| F stat. = 靜態側面力X = 作用力與汽缸蓋之間的距離S = 行程 |

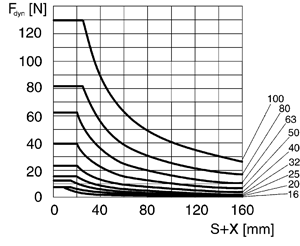

| 最大允許側面力, 動態 | |
 |  |
| F dyn. = 動態側面力X = 作用力與汽缸蓋之間的距離S = 行程 |

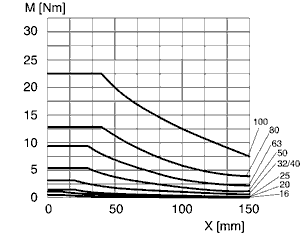

| 最大允許扭矩 | |
 |  |
| M = 最大允許的扭矩X = 力矩作用面與氣缸 蓋之間的距離 |
| ? 16 - 100 mm | |
 | |
| S = 行程 | |
| G = 引導桿間距 | |
| TG = 螺紋緊固件的間距 | |
活塞- ? | BC | BG | DA H11 | DG H13 | DT | E | EE | FA | FB | G | LA | LB |
16 | M3 | 15 | 10 | 3 | 6 | 29,3 | M5 | 9,9 ±0,1 | 20 | 19 | 2,5 | 3,5 |
20 | M4 | 15,5 | 12 | 4 | 7,5 | 36,3 | M5 | 12 ±0,1 | 24 | 25 | 2,5 | 4,5 |
25 | M5 | 15,5 | 12 | 5 | 8 | 40,3 | M5 | 15,6 ±0,1 | 30 | 27 | 2,5 | 4,5 |
32 | M5 | 17 | 14 | 5 | 9,2 | 50 | G 1/8 | 19,8 ±0,1 | 38 | 34 | 2,5 | 5 |
40 | M5 | 17 | 14 | 5 | 9,2 | 58 | G 1/8 | 23,3 ±0,1 | 44 | 42 | 2,5 | 5 |
50 | M6 | 17 | 18 | 6 | 11 | 68,3 | G 1/8 | 29,7 ±0,1 | 54 | 49 | 2,5 | 5 |
63 | M6 | 17 | 18 | 6 | 11 | 80 | G 1/8 | 35,4 ±0,1 | 62 | 60 | 2,5 | 5 |
80 | M8 | 20 | 23 | 8 | 15 | 96 | G 1/8 | 46 ±0,1 | 80 | 72 | 3 | 5 |
100 | M10 | 20 | 28 | 10 | 15 | 116 | G 1/8 | 56,6 ±0,1 | 100 | 92 | 3 | 5 |
...活塞- ? | LE | LJ | LM | LW | MM f8 | PL | RR | RT 6H | TG | WH | X1 | X2 | X3 |
...16 | 4,5 | – | 6 | 4 | 8 | 8 | 3,3 | M4 | 18 | 4,8 ±0,9 | – | – | – |
...20 | 4,5 | 4,5 | 8 | 4 | 10 | 11 | 4,2 | M5 | 22 | 6,3 ±0,9 | 4,2 | – | – |
...25 | 4,5 | 4 | 8 | 4 | 10 | 11 | 4,2 | M5 | 26 | 5,6 ±0,9 | 4,5 | – | – |
...32 | 7,5 | 4,85 | 10 | 4,5 | 12 | 12 | 5,1 | M6 | 32,5 | 7,4 ±0,9 | 6,5 | – | – |
...40 | 7,5 | 9,85 | 10 | 4,5 | 12 | 12 | 5,1 | M6 | 38 | 7,4 ±0,9 | 11 | – | – |
...50 | 7,5 | 12 | 12 | 6 | 16 | 12 | 6,7 | M8 | 46,5 | 8,4 ±0,9 | 13 | 4 | 13 |
...63 | 7,5 | 14,8 | 12 | 6 | 16 | 12 | 6,7 | M8 | 56,5 | 8,5 ±0,9 | 18 | 12 | 21 |
...80 | 7,5 | 22 | 14 | 7 | 20 | 14 | 8,5 | M10 | 72 | 9,8 ±1 | 18 | 16,5 | 25,5 |
...100 | 7,5 | 27 | 14 | 7 | 25 | 16,5 | 8,5 | M10 | 89 | 9,8 ±1 | 20 | 20 | 29 |
...活塞- ? | ZA ±0,1 | ZB | ||||||||||
...16 | 34,9 | 39,7 ±0,8 | ||||||||||
...20 | 37,3 | 43,6 ±0,8 | ||||||||||
...25 | 39 | 44,5 ±0,9 | ||||||||||
...32 | 44 | 51,4 ±1 | ||||||||||
...40 | 45 | 52,4 ±1 | ||||||||||
...50 | 45,5 | 53,6 ±1 | ||||||||||
...63 | 49 | 57,4 ±1 | ||||||||||
...80 | 54,7 | 64,4 ±1 | ||||||||||
...100 | 67 | 76,7 ±1 |
