產品詳情
? 單作用式，不受壓縮回
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 壓縮空氣的油含量必須在整個使用壽命中保持不變。 |
| ■ | 只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。 |
| ■ | 彈力說明請參閱尺寸表！ |
| 活塞- ? | [mm] | 6 | 10 | 16 | |||
| 伸出運動的活塞力 | [N] | 15 | 38 | 100 | |||
| 活塞- ? | 6 | 10 | 16 | |||
 | 行程 5 | 0822406900 | 0822406910 | 0822406920 | ||
| 10 | 0822406901 | 0822406911 | 0822406921 | |||
| 15 | 0822406902 | 0822406912 | 0822406922 |
| 重量 | 活塞- ? | 6 | 10 | 16 | ||
 | 行程 5 | 0,01 | 0,018 | 0,04 | ||
| 10 | 0,01 | 0,02 | 0,043 | |||
| 15 | 0,011 | 0,022 | 0,046 |

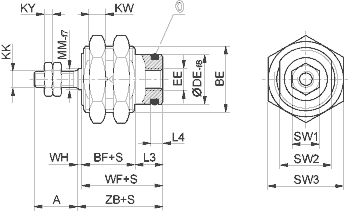

| 原規格 - 有效至使用完原有材料 | |
 | |
| S = 行程 | |
活塞- ? | S | A | BE | BF | DE 1) | F 2) | F 3) | EE | KK | KW | KY | L3 | L4 |
6 | 5 | 7 | M10x1 | 7,5 | 7,6 | 1,9 | 3,9 | M5 | M3 | 3,5 | 1,8 | 6 | 2,5 |
6 | 10 | 7 | M10x1 | 9,5 | 7,6 | 1,7 | 3 | M5 | M3 | 3,5 | 1,8 | 6 | 2,5 |
6 | 15 | 7 | M10x1 | 9,5 | 7,6 | 1,5 | 3 | M5 | M3 | 3,5 | 1,8 | 6 | 2,5 |
10 | 5 | 10 | M16x1,5 | 8,5 | 12 | 6,1 | 6,1 | M5 | M4 | 4 | 2,2 | 7 | 3 |
10 | 10 | 10 | M16x1,5 | 8,5 | 12 | 5,3 | 6,1 | M5 | M4 | 4 | 2,2 | 7 | 3 |
10 | 15 | 10 | M16x1,5 | 8,5 | 12 | 4,3 | 6,1 | M5 | M4 | 4 | 2,2 | 7 | 3 |
16 | 5 | 12 | M22x1,5 | 12 | 18,5 | 13 | 15,5 | M5 | M5 | 5 | 2,7 | 7 | 3,5 |
16 | 10 | 12 | M22x1,5 | 12 | 18,5 | 10,5 | 15,5 | M5 | M5 | 5 | 2,7 | 7 | 3,5 |
16 | 15 | 12 | M22x1,5 | 12 | 18,5 | 8 | 15,5 | M5 | M5 | 5 | 2,7 | 7 | 3,5 |
...活塞- ? | MM | SW1 | SW2 | SW3 | WF ±0,2 | WH | ZB | |||||
...6 | 3,5 | 5,5 | 9 | 13 | 13,5 | 1,5 | 15 | |||||
...6 | 3,5 | 5,5 | 9 | 13 | 15,5 | 1,5 | 17 | |||||
...6 | 3,5 | 5,5 | 9 | 13 | 15,5 | 1,5 | 17 | |||||
...10 | 5 | 7 | 13 | 19 | 15,5 | 2 | 17,5 | |||||
...10 | 5 | 7 | 13 | 19 | 15,5 | 2 | 17,5 | |||||
...10 | 5 | 7 | 13 | 19 | 15,5 | 2 | 17,5 | |||||
...16 | 6 | 8 | 19 | 27 | 18,5 | 2 | 20,5 | |||||
...16 | 6 | 8 | 19 | 27 | 18,5 | 2 | 20,5 | |||||
...16 | 6 | 8 | 19 | 27 | 18,5 | 2 | 20,5 |

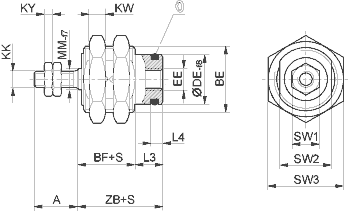

| 規格 | |
 | |
| S = 行程 | |
活塞- ? | S | A | BE | BF | DE 1) | F 2) | F 3) | EE | KK | KW | KY | L3 | L4 |
6 | 5 | 7 | M10x1 | 8,5 | 7,6 | 1,9 | 3,9 | M5 | M3 | 3 | 2,3 | 6 | 2,5 |
6 | 10 | 7 | M10x1 | 10,5 | 7,6 | 1,7 | 3 | M5 | M3 | 3 | 2,3 | 6 | 2,5 |
6 | 15 | 7 | M10x1 | 12,5 | 7,6 | 1,5 | 3 | M5 | M3 | 3 | 2,3 | 6 | 2,5 |
10 | 5 | 10 | M16x1,5 | 9,5 | 12 | 6,1 | 6,1 | M5 | M4 | 4 | 3 | 7 | 3 |
10 | 10 | 10 | M16x1,5 | 11 | 12 | 5,3 | 6,1 | M5 | M4 | 4 | 3 | 7 | 3 |
10 | 15 | 10 | M16x1,5 | 13 | 12 | 4,3 | 6,1 | M5 | M4 | 4 | 3 | 7 | 3 |
16 | 5 | 12 | M22x1,5 | 12,8 | 18,5 | 13 | 15,5 | M5 | M5 | 5 | 3,8 | 6,7 | 3,2 |
16 | 10 | 12 | M22x1,5 | 13,8 | 18,5 | 10,5 | 15,5 | M5 | M5 | 5 | 3,8 | 6,7 | 3,2 |
16 | 15 | 12 | M22x1,5 | 15,3 | 18,5 | 8 | 15,5 | M5 | M5 | 5 | 3,8 | 6,7 | 3,2 |
...活塞- ? | MM | SW1 | SW2 | SW3 | ZB | |||||||
...6 | 3 | 5,5 | 9 | 14 | 14,5 | |||||||
...6 | 3 | 5,5 | 9 | 14 | 16,5 | |||||||
...6 | 3 | 5,5 | 9 | 14 | 18,5 | |||||||
...10 | 5 | 7 | 14 | 19 | 16,5 | |||||||
...10 | 5 | 7 | 14 | 19 | 18 | |||||||
...10 | 5 | 7 | 14 | 19 | 20 | |||||||
...16 | 5 | 8 | 20 | 27 | 19,5 | |||||||
...16 | 5 | 8 | 20 | 27 | 20,5 | |||||||
...16 | 5 | 8 | 20 | 27 | 22 |
