產品詳情
? G 3/4 - G 1 ? 過濾器氣孔直徑: 5 μm ? 鎖定式 ? 用于掛鎖 ? 帶有壓力表 ? 適合ATEX
| 技術備注 | |
| ■ | 壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。 |
| ■ | 加油速度為每分鐘1000升 [滴/分鐘]: 1-2 |
接口 | 工作壓力 最小/最大 | 清除冷凝物 | 重量 | 物料號 | |
[bar] | [kg] | ||||
 | G 3/4 | 1,5 / 16 | 半自動，失壓開啟 | 1,827 | R412009298 |
G 1 | 1,5 / 16 | 半自動，失壓開啟 | 1,827 | R412009307 | |
G 3/4 | 1,5 / 16 | 全自動，無壓打開 | 1,878 | R412009299 | |
G 3/4 | 0 / 16 | 全自動，無壓關閉 | 1,878 | R412009300 | |
G 1 | 1,5 / 16 | 全自動，無壓打開 | 1,878 | R412009308 | |
G 1 | 0 / 16 | 全自動，無壓關閉 | 1,878 | R412009309 |
額定流量 Qn（p1=6.3 bar、Δp = 1 bar） |

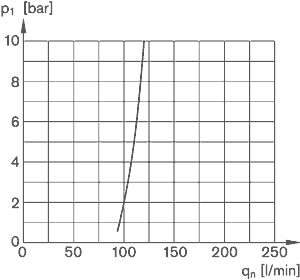

| 潤滑作用邊界 | |
 | |
| p1 = 運行壓力 Qn = 最小額定流量 | |

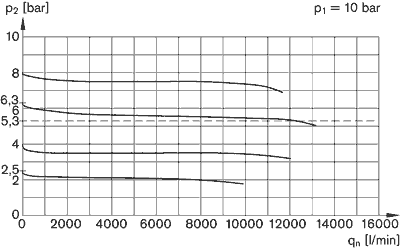

| 流量特性(調節范圍 p2: 0.5 - 8 bar) | |
 | |
| p1 = 運行壓力 p2 = 二級壓力 qn = 額定流量 | |

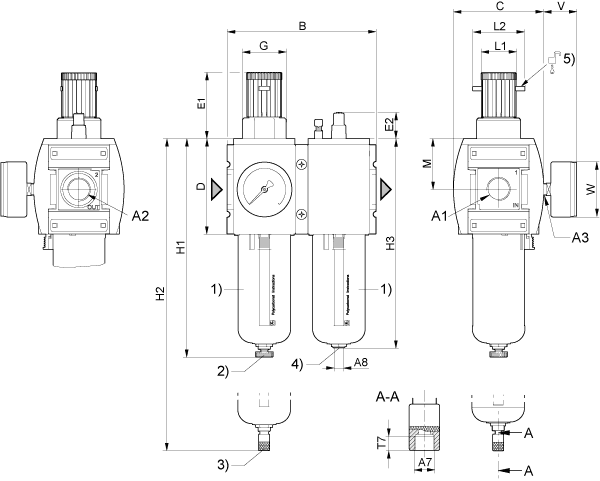

| 規格 | |
 | |
| A1 = 輸入端 A2 = 輸出端 A3 = 壓力表接口 | |
| 1) 帶檢視窗的塑料容器和防護筐 | |
| 2) 半自動清除冷凝液 | |
| 3) 全自動冷凝物排放閥 | |
| 4) 半自動注油的接口 | |
| 5) 掛鎖的固定方法；卡箍的最大直徑為 8 | |
A1 | A2 | A3 | A7 | A8 | B | C | D | E1 | E2 | G | H1 | H2 |
G 3/4 | G 3/4 | G 1/4 | G 1/8 | G 1/8 | 170 | 103 | 109 | 75 | 30,5 | M50x1,5 | 250 | 266 |
G 1 | G 1 | G 1/4 | G 1/8 | G 1/8 | 170 | 103 | 109 | 75 | 30,5 | M50x1,5 | 250 | 266 |
...A1 | H3 | L1 | L2 | M | T7 | V | W | |||||
...G 3/4 | 239 | 41 | 60 | 58 | 8,5 | 38 | 63 | |||||
...G 1 | 239 | 41 | 60 | 58 | 8,5 | 38 | 63 |
